本文主要是介绍电子元器件符号大全。电子元件(electronic component),是电子电路中的基本元素,通常是个别封装,并具有两个或以上的引线或金属接点。电子元件须相互连接以构成一个具有特定功能的电子电路,例如:放大器、无线电接收机、振荡器等,连接电子元件常见的方式之一是焊接到印刷电路板上。电子元件也许是单独的封装(电阻器、电容器、电感器、晶体管、二极管等),或是各种不同复杂度的群组,例如:集成电路(运算放大器、排阻、逻辑门等)。
电路图是说明模拟电子电路工作原理的,它用各种图形符号表示电阻器、电容器、开关、晶体管等实物,用线条把元器件和单元电路按工作原理的关系连接起来。
在某些电路中,对电阻器的功率有一定要求,可分别用图 1 中(e)、(f)、(g)、(h)所示符号来表示。
第 1 种是热敏电阻符号,热敏电阻器的电阻值是随外界温度而变化的。有的是负温度系数的,用 NTC 来表示;有的是正温度系数的,用 PTC 来表示。它的符号见图( i ),用 θ 或 t° 来表示温度。它的文字符号是“ RT ”。
拾音器俗称电唱头。图 ⑤(d)是立体声唱头的图形符号,它的文字符号是“ B ”;
扬声器、耳机都是把电信号转换成声音的换能元件。耳机的符号见图 ⑤(g)。它的文字符号是“ B E ”。扬声器的符号见图 ⑤(h),它的文字符号是“ BL ”。
电子电路中常常需要进行电路的接通、断开或转换,这时就要使用接线元件。接线元件有两大类:一类是开关;另一类是接插件。
在机电式开关中至少有一个动触点和一个静触点。当我们用手扳动、推动或是旋转开关的机构,就可以使动触点和静触点接通或者断开,达到接通或断开电路的目的。

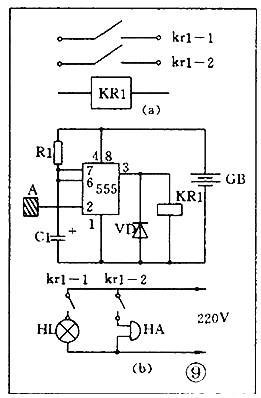

因为继电器是由线圈和触点组两部分组成的,所以继电器在电路图中的图形符号也包括两部分:一个长方框表示线圈;一组触点符号表示触点组合。当触点不多电路比较简单时,往往把触点组直接画在线圈框的一侧,这种画法叫集中表示法,如图 ⑨(a)。当触点较多而且每对触点所控制的电路又各不相同时,为了方便,常常采用分散表示法。就是把线圈画在控制电路中,把触点按各自的工作对象分别画在各个受控电路里。这种画法对简化和分析电路有利。但这种画法必须在每对触点旁注上继电器的编号和该触点的编号,并且规定所有的触点都应该按继电器不通电的原始状态画出。图 ⑨(b)是一个触摸开关。
继电器的文字符号都是“ K ”。有时为了区别,交流继电器用“ KA ”,电磁继电器和舌簧继电器可以用“ KR ”,时间继电器可以用“ KT ”。

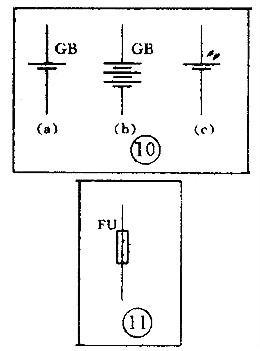

电池的图形符号见图 ⑩ (a)。长线表示正极,短线表示负极,有时为了强调可以把短线画得粗一些;图 ⑩(b)是表示一个电池组。有时也可以把电池组简化地画成一个电池,但要在旁边注上电压或电池的数量;图 ⑩(c)是光电池的图形符号。电池的文字符号为“ GB ”。熔断器的图形符号见图11,它的文字符号是“ FU ”。

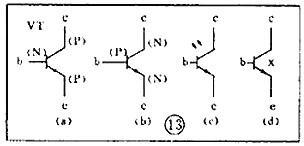

由于 PNP 型和 NPN 型三极管在使用时对电源的极性要求是不同的,所以在三极管的图形符号中应该能够区别和表示出来。
晶闸管是晶体闸流管或可控硅整流器的简称,常用的有单向晶闸管、双向晶闸管和光控晶闸管,它们的符号分别为图14中的(a)(b)(c)。晶闸管的文字符号是“ VS ”。
