红外热像技术BBIN的广泛应用

发布日期:2022-09-08 13:22 浏览次数:

  热像技术可实现非接触测温,通过对物体表面的热(温度)分布成像与分析,快速发现物体的热缺陷。

红外热像技术BBIN的广泛应用(图1)

  基于在温度检测方面的优势,红外热像技术现已广泛应用于PCB电路板、芯片、LED、新能源电池与节能等各种电路和设备的温度检测中,显著提高工程师们的效率:

  ① 非接触无损检测,测温更精准; ② 超高红外分辨率,每张热像图包含307200个温度数据; ③ 高速采样,1秒最高达30帧; ④ 配备20μm、50μm 和 100μm 可选镜头; ⑤ 支持全辐射热像视频流,视频可二次任意分析,并提供趋势图、三维图、数值矩阵等。

红外热像技术BBIN的广泛应用(图2)

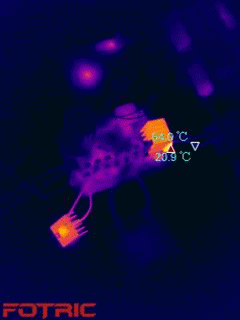

  电路板哪里温度最高?常用的数采和红外测温枪,所测温度点数量有限,较难发现。使用FOTRIC 热像仪来全屏测温,可直观观察整个电路板表面的温度分布,快速发现异常温度点和器件。

红外热像技术BBIN的广泛应用(图3)

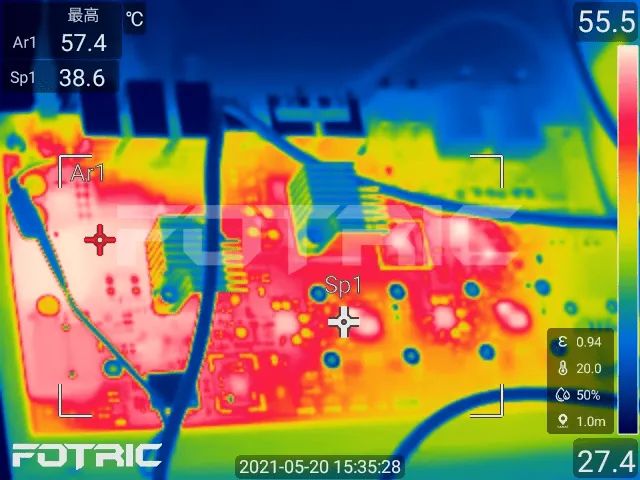

  此外,在电路研发过程中,需要监测整个电路板的温度变化趋势,图片为PFC变频器测试视频中截取的图片,工作时整流桥击穿,导致DSP温度上升,FOTRIC 热像仪的全辐射热像视频录制功能,实时记录了通电过程的温度变化和分布情况。

红外热像技术BBIN的广泛应用(图4)

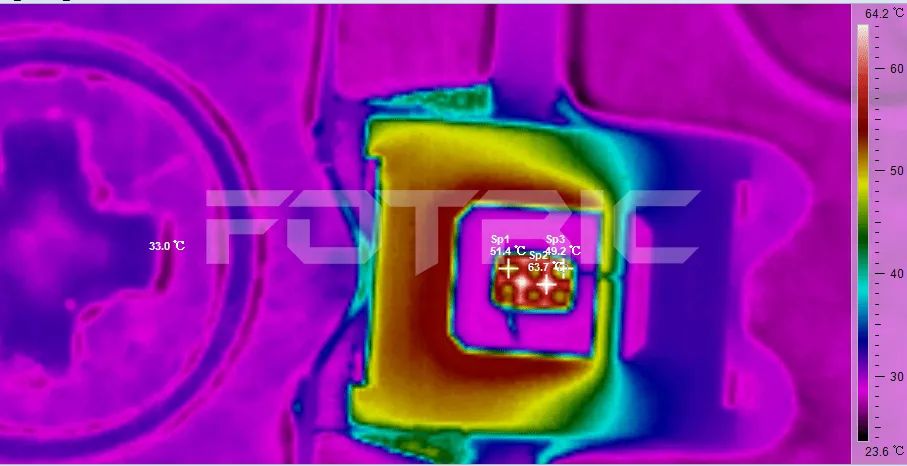

  图片的LED功率型芯片小至1mm*1mm,由于芯片较小,接触测量的话容易因接触物而改变芯片自身温度。热像仪能精准测温吗?当然可以! FOTRIC 热像仪为非接触测温,支持20μm微距镜,可直接对细小芯片进行微米级的微观温度成像检测,发现过热连接线和连接点,改进芯片设计。

红外热像技术BBIN的广泛应用(图5)

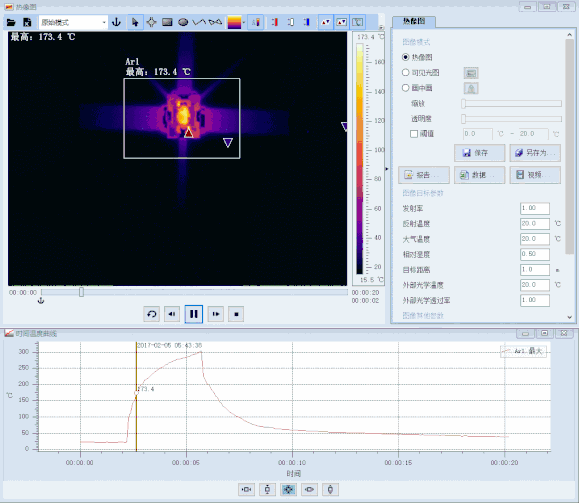

  ▲贴片保险熔断测试 贴片保险的熔断过程只有300ms左右,很难通过拍照捕捉到。 FOTRIC 热像仪的全辐射热像视频录制功能,可以实时记录通电过程的温度变化和分布情况,可随时查看温升曲线,还可以对视频进行后期的任意分析,便于发现问题,改善设计。

红外热像技术BBIN的广泛应用(图6)

  我们配合AnalyzIR软件做分析时的3D温差模式(ΔT),可以直观观测到设计温度或理论值之外的异常热分布,并提供趋势图、三维图、数值矩阵等多种工具,有助于芯片的设计优化。

红外热像技术BBIN的广泛应用(图7)

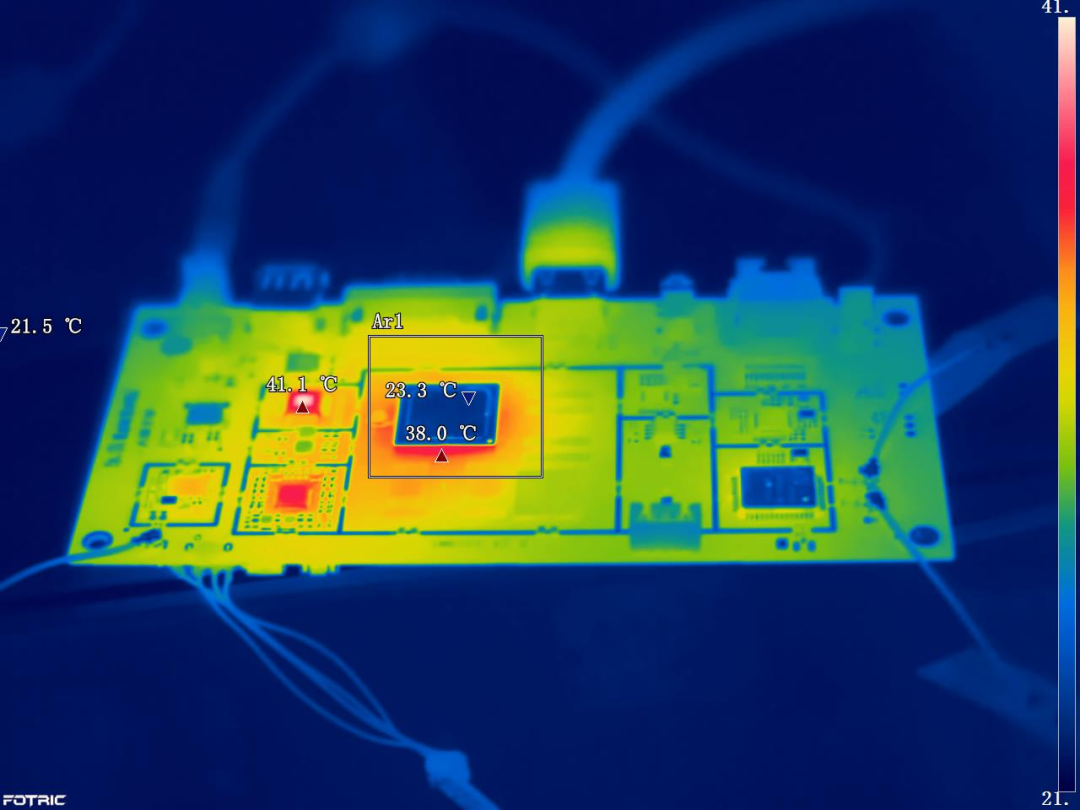

  在电路板的老化测试中,需要对产品进行温度监控,使用FOTRIC热像仪可以实时监测老化过程中产品的温度情况,查看温度的变化过程,以确定产品的性能,也可以避免在老化过程中由产品故障引起的火灾。

红外热像技术BBIN的广泛应用(图8)

  FOTRIC 科研系列热像仪,凭借其出色的测温精度,得到了行业的普遍认可,现已成为电子工程师的检测“神器”。
