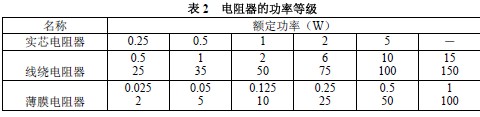

　　2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。不同类型的电阻具有不同系列的额定功率，如表2所示。

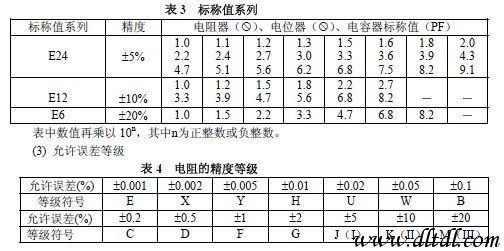

　　(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。根据国家标准，常用的标称电阻值系列如表3所示。E24、E12和E6系列也适用于电位器和电容器。

　　3．电阻器的标志内容及方法(1) 文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。如1R5表示1.5，2K7表示2.7k

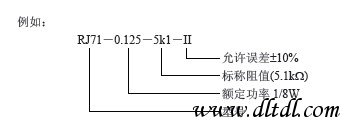

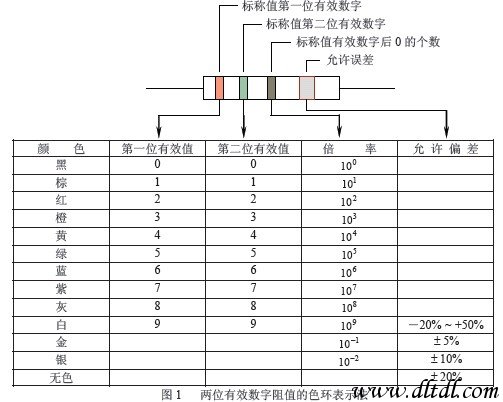

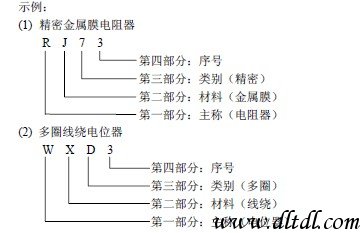

　　由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1k，允许误差为10%。(2) 色标法： 色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。色标电阻（色环电阻）器可分为三环、四环、五环三种标法。其含义如图1和图2所示。

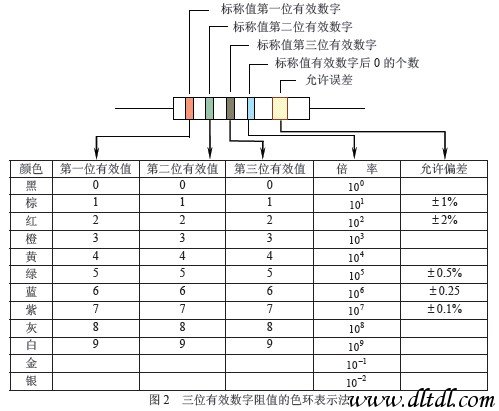

　　三色环电阻器的色环表示标称电阻值（允许误差均为20%）。例如，色环为棕黑红，表示10×102＝1.0k20%的电阻器。四色环电阻器的色环表示标称值（二位有效数字）及精度。例如，色环为棕绿橙金表示15×103＝15k5%的电阻器。五色环电阻器的色环表示标称值（三位有效数字）及精度。例如，色环为红紫绿黄棕表示275×104＝2.75M1%的电阻器。 一般四色环和五色环电阻器表示允许误差的色环的特点是该环离其它环的距离较远。较标准的表示应是表示允许误差的色环的宽度是其它色环的（1.5~2）倍。有些色环电阻器由于厂家生产不规范，无法用上面的特征判断，这时只能借助万用表判断。

　　4．电位器的主要技术指标(1) 额定功率电位器的两个固定端上允许耗散的最大功率为电位器的额定功率。使用中应注意额定功率不等于中心抽头与固定端的功率。(2) 标称阻值标在产品上的名义阻值，其系列与电阻的系列类似。(3) 允许误差等级实测阻值与标称阻值误差范围根据不同精度等级可允许20%、10%、5%、2%、1%的误差。精密电位器的精度可达0.1%。(4) 阻值变化规律指阻值随滑动片触点旋转角度（或滑动行程）之间的变化关系，这种变化关系可以是任何函数形式，常用的有直线式、对数式和反转对数式（指数式）。 在使用中，直线式电位器适合于作分压器；反转对数式（指数式）电位器适合于作收音机、录音机、电唱机、电视机中的音量控制器。维修时若找不到同类品，可用直线式代替，但不宜用对数式代替。对数式电位器只适合于作音调控制等。

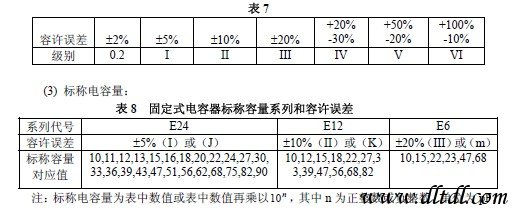

　　2．电容器的主要技术指标(1) 电容器的耐压： 常用固定式电容的直流工作电压系列为：6.3V，10V，16V，25V，40V，63V，100V，160V，250V，400V。(2) 电容器容许误差等级：常见的有七个等级如表7所示。

　　(1) 直标法 容量单位：F（法拉）、F（微法）、nF（纳法）、pF（皮法或微微法）。例如：4n7 表示4.7nF或4700pF，0.22 表示0.22F，51 表示51pF。有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF；用小于1的数字表示单位为F 的电容，例如0.1表示0.1F。 (2) 数码表示法 一般用三位数字来表示容量的大小，单位为pF。前两位为有效数字，后一位表示位率。即乘以10i，i为第三位数字，若第三位数字9，则乘10-1。如223J代表22×103pF＝22000pF＝0.22F，允许误差为5%；又如479K代表47×10-1pF，允许误差为5%的电容。这种表示方法最为常见。（3）色码表示法 这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF。有时色环较宽，如红红橙，两个红色环涂成一个宽的，表示22000pF。常用的电感器有固定电感器、微调电感器、色码电感器等。变压器、阻流圈、振荡线圈、偏转线圈、天线线圈、中周、继电器以及延迟线和磁头等，都属电感器种类。在没有非线性导磁物质存在的条件下，一个载流线圈的磁通量与线圈中的电流成正比

　　(2) 固有电容：线圈各层、各匝之间、绕组与底板之间都存在着分布电容。统称为电感

　　式中：－工作角频率，L－线圈电感量，R－线) 额定电流：线圈中允许通过的最大电流。(3) 色码表示法。这种表示法也与电阻器的色标法相似，色码一般有四种颜色，前两种颜色为有效数字，第三种颜色为倍率，单位为H，第四种颜色是误差位。

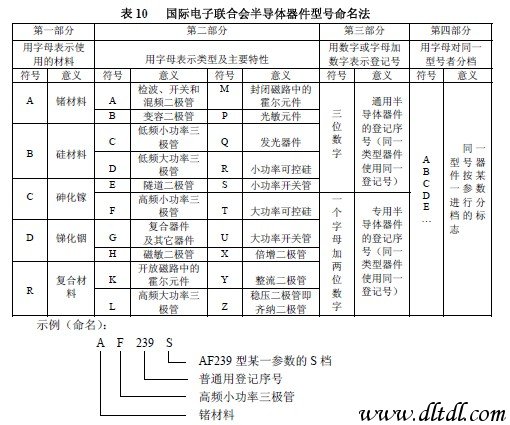

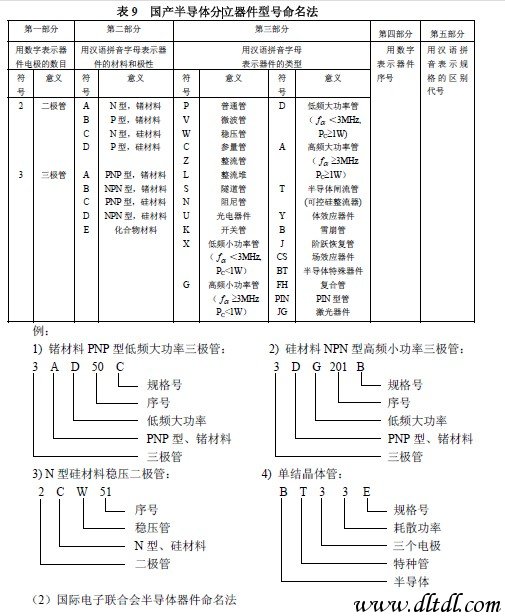

　　1) 这种命名法被欧洲许多国家采用。因此，凡型号以两个字母开头，并且第一个字母是A，B，C，D或R的晶体管，大都是欧洲制造的产品，或是按欧洲某一厂家专利生产的产品。2) 第一个字母表示材料（A表示锗管，B表示硅管），但不表示极性（NPN型或PNP型）。3) 第二个字母表示器件的类别和主要特点。如C表示低频小功率管，D表示低频大功率管，F表示高频小功率管，L表示高频大功率管等等。若记住了这些字母的意义，不查手册也可以判断出类别。例如，BL49型，一见便知是硅大功率专用三极管。4) 第三部分表示登记顺序号。三位数字者为通用品；一个字母加两位数字者为专用品，顺序号相邻的两个型号的特性可能相差很大。例如，AC184为PNP型，而AC185则为NPN型。5) 第四部分字母表示同一型号的某一参数（如hFE或NF）进行分档。6) 型号中的符号均不反映器件的极性（指NPN或PNP）。极性的确定需查阅手册或测量。(3) 美国半导体器件型号命名法 美国晶体管或其它半导体器件的型号命名法较混乱。这里介绍的是美国晶体管标准型号命名法，即美国电子工业协会（EIA）规定的晶体管分立器件型号的命名法。如表11所示。

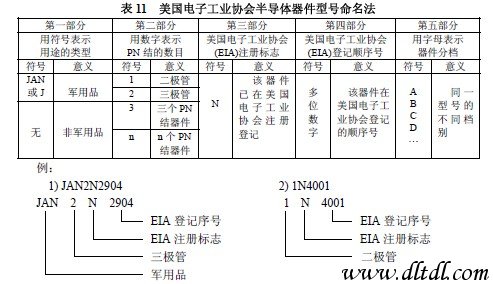

　　1) 型号命名法规定较早，又未作过改进，型号内容很不完备。例如，对于材料、极性、主要特性和类型，在型号中不能反映出来。例如，2N开头的既可能是一般晶体管，也可能是场效应管。因此，仍有一些厂家按自己规定的型号命名法命名。2) 组成型号的第一部分是前缀，第五部分是后缀，中间的三部分为型号的基本部分。3) 除去前缀以外，凡型号以1N、2N或3NLL开头的晶体管分立器件，大都是美国制造的，或按美国专利在其它国家制造的产品。4) 第四部分数字只表示登记序号，而不含其它意义。因此，序号相邻的两器件可能特性相差很大。例如，2N3464为硅NPN，高频大功率管，而2N3465为N沟道场效应管。5) 不同厂家生产的性能基本一致的器件，都使用同一个登记号。同一型号中某些参数的差异常用后缀字母表示。因此，型号相同的器件可以通用。6) 登记序号数大的通常是近期产品。(4) 日本半导体器件型号命名法日本半导体分立器件（包括晶体管）或其它国家按日本专利生产的这类器件，都是按日本工业标准（JIS）规定的命名法（JIS－C－702）命名的。日本半导体分立器件的型号，由五至七部分组成。通常只用到前五部分。前五部分符号及意义如表12所示。第六、七部分的符号及意义通常是各公司自行规定的。第六部分的符号表示特殊的用途及特性，其常用的符号有：M－松下公司用来表示该器件符合日本防卫厅海上自卫队参谋部有关标准登记的产品。N－松下公司用来表示该器件符合日本广播协会（NHK）有关标准的登记产品。Z－松下公司用来表示专用通信用的可靠性高的器件。 H－日立公司用来表示专为通信用的可靠性高的器件。K－日立公司用来表示专为通信用的塑料外壳的可靠性高的器件。T－日立公司用来表示收发报机用的推荐产品。G－东芝公司用来表示专为通信用的设备制造的器件。S－三洋公司用来表示专为通信设备制造的器件。第七部分的符号，常被用来作为器件某个参数的分档标志。例如，三菱公司常用R，G，Y等字母；日立公司常用A，B，C，D等字母，作为直流放大系数hFE的分档标志。

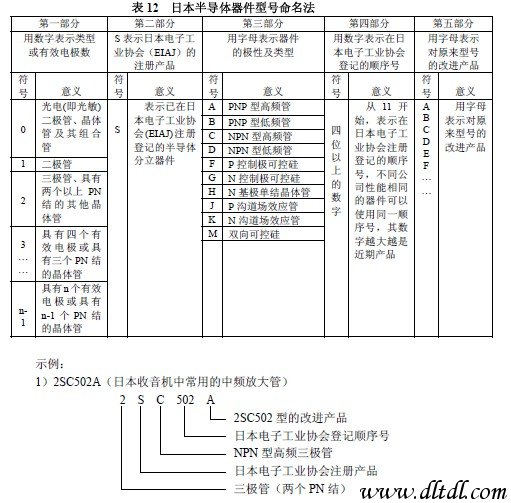

　　1) 型号中的第一部分是数字，表示器件的类型和有效电极数。例如，用“1”表示二极管，用“2”表示三极管。而屏蔽用的接地电极不是有效电极。2) 第二部分均为字母S，表示日本电子工业协会注册产品，而不表示材料和极性。3) 第三部分表示极性和类型。例如用A表示PNP型高频管，用J表示P沟道场效应三极管。但是，第三部分既不表示材料，也不表示功率的大小。4) 第四部分只表示在日本工业协会（EIAJ）注册登记的顺序号，并不反映器件的性能，顺序号相邻的两个器件的某一性能可能相差很远。例如，2SC2680型的最大额定耗散功率为200mW，而2SC2681的最大额定耗散功率为100W。但是，登记顺序号能反映产品时间的先后。登记顺序号的数字越大，越是近期产品。5) 第六、七两部分的符号和意义各公司不完全相同。6) 日本有些半导体分立器件的外壳上标记的型号，常采用简化标记的方法，即把2S省略。例如，2SD764，简化为D764，2SC502A简化为C502A。7) 在低频管（2SB和2SD型）中，也有工作频率很高的管子。例如，2SD355的特征频率fT为100MHz，所以，它们也可当高频管用。8) 日本通常把Pcm1W的管子，称做大功率管。2．常用半导体二极管的主要参数
