BBIN BBIN宝盈电子元器件电路符号+实物图+命名规则（太全了绝对收藏）

　　电阻 电阻是电子电路中最常用的电子元件，几乎所有的电子产品里面都离不开电阻。电阻的种类很多，常用的电阻有碳膜电阻、金属膜电阻及水泥电阻。电阻在电子电路中的作用有分压、限流、取样等。另外，在各种控制电路中还经常用到光敏电阻、热敏电阻、湿敏电阻。这些电阻的阻值会随着光线、温度及湿度的变化而变化。▲ 金属膜电阻。

　　电容也是最常用的电子元件，其种类也很多。按所用的材料分，主要有电解电容、瓷片电容、独石电容、有机薄膜电容。这些电容各有优缺点，其中铝电解电容体积小、容量大，但高频性能较差，一般作为滤波电容或蓄能电容。瓷片电容、独石电容的高频性能较好，但其容量不大，一般作为高频滤波电容。电容在电子电路中的作用有滤波、振荡、选频、耦合等。

　　能产生电感作用的器件称为电感器。为了增加电感器的电感量和Q值、缩小体积，常用软磁性材料制作线圈的磁心。

　　二极管是电子电路中常用的半导体器件。其种类很多，按用途可分为整流二极管、检波二极管、开关二极管、稳压二极管、变容二极管、光敏二极管等。二极管在电路中作用为整流、检波、稳压、限幅、保护等。

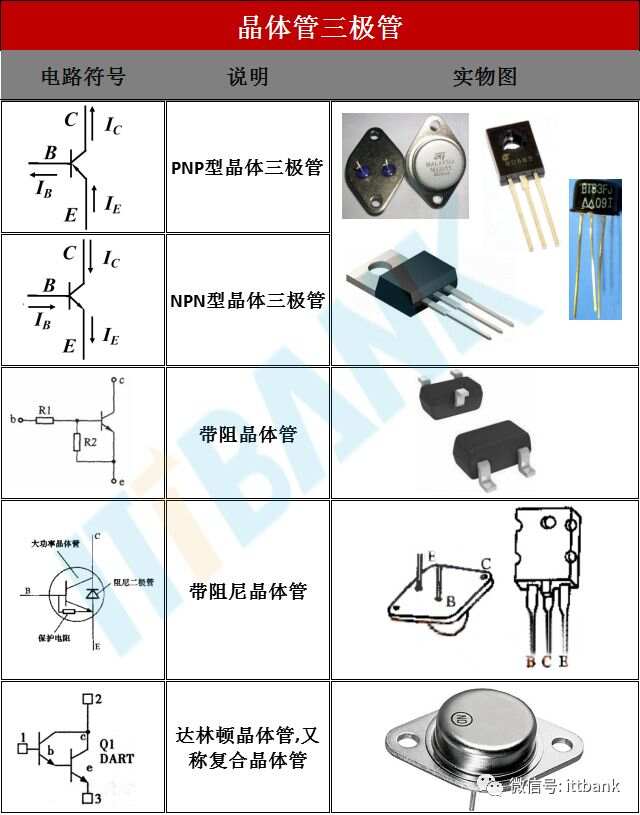

　　三极管也是电子电路中最常用的元件。其应用可以分为线性应用及非线性应用。线性应用主要是构成各种放大器及线性稳压电源，非线性应用主要是作为各种电子开关去控制负载的通断。

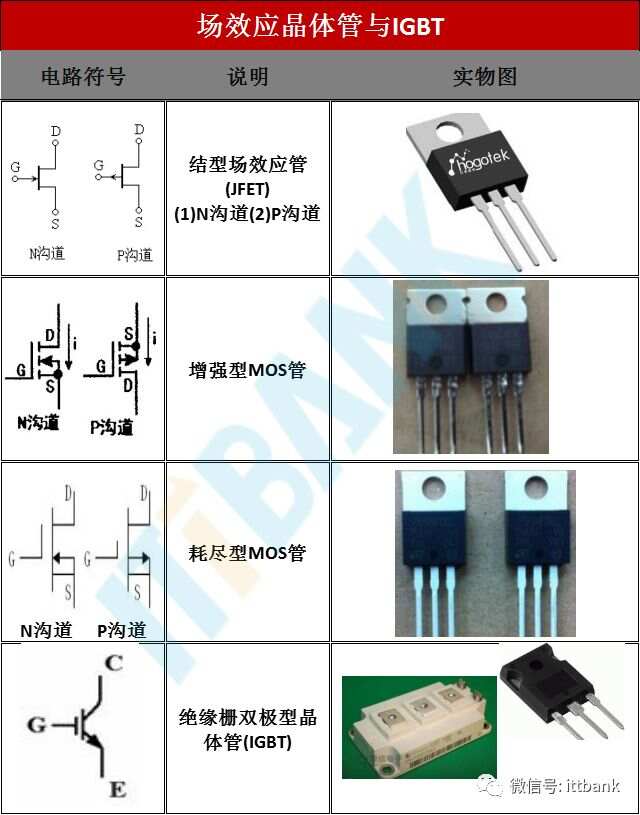

　　场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。主要有两种类型：结型场效应管（junction FET—JFET)和金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。由多数载流子参与导电，也称为单极型晶体管。它属于电压控制型半导体器件。具有输入电阻高（107

　　15Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。场效应管（FET）是利用控制输入回路的电场效应来控制输出回路电流的一种半导体器件，并以此命名。

　　可控硅(Silicon Controlled Rectifier) 简称SCR，是一种大功率电器元件，也称晶闸管。它具有体积小、效率高、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

　　可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用。
