　　等方面。用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10^6uF=10^12pF

　　国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。依次分别代表名称、材料、分类和序号。

　　用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介

　　按电解质分类有：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。

　　按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。

　　高频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器。

　　低频耦合：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容器。

　　小型电容：金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。

　　用浸有糊状电解质的吸水纸夹在两条铝箔中间卷绕而成，薄的化氧化膜作介质的电容器.因为氧化膜有单向导电性质,所以电解电容器具有极性.容量大，能耐受大的脉动电流容量误差大，泄漏电流大；普通的不适于在高频和低温下应用,不宜使用在25kHz以上频率低频旁路、信号耦合、电源滤波

　　用烧结的钽块作正极,电解质使用固体二氧化锰温度特性、频率特性和可*性均优于普通电解电容器，特别是漏电流极小，贮存性良好，寿命长，容量误差小，而且体积小，单位体积下能得到最大的电容电压乘积对脉动电流的耐受能力差，若损坏易呈短路状态超小型高可*机件中

　　结构与纸质电容器相似，但用聚脂、聚苯乙烯等低损耗塑材作介质频率特性好，介电损耗小不能做成大的容量，耐热能力差滤波器、积分、振荡、定时电路

　　穿心式或支柱式结构瓷介电容器，它的一个电极就是安装螺丝。引线电感极小，频率特性好，介电损耗小，有温度补偿作用不能做成大的容量，受振动会引起容量变化特别适于高频旁路

　　(多层陶瓷电容器)在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次绕结成一块不可分割的整体，外面再用树脂包封而成小体积、大容量、高可*和耐高温的新型电容器，高介电常数的低频独石电容器也具有稳定的性能，体积极小，Q值高容量误差较大噪声旁路、滤波器、积分、振荡电路

　　一般是用两条铝箔作为电极，中间以厚度为0.008～0.012mm的电容器纸隔开重叠卷绕而成。制造工艺简单，价格便宜，能得到较大的电容量

　　一般在低频电路内，通常不能在高于3～4MHz的频率上运用。油浸电容器的耐压比普通纸质电容器高，稳定性也好，适用于高压电路

　　电容量可在某一小范围内调整，并可在调整后固定于某个电容值。瓷介微调电容器的Q值高，体积也小，通常可分为圆管式及圆片式两种。

　　就结构而言，可分为箔片式及被银式。被银式电极为直接在云母片上用真空蒸发法或烧渗法镀上银层而成，由于消除了空气间隙，温度系数大为下降，电容稳定性也比箔片式高。频率特性好，Q值高，温度系数小不能做成大的容量广泛应用在高频电器中，并可用作标准电容器云母和聚苯乙烯介质的通常都采用弹簧式东，结构简单，但稳定性较差。

　　用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质，并用烧渗法将银镀在陶瓷上作为电极制成。它又分高频瓷介和低频瓷介两种。

　　具有小的正电容温度系数的电容器，用于高稳定振荡回路中，作为回路电容器及垫整电容器。低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合〈包括高频在内〉。这种电容器不宜使用在脉冲电路中，因为它们易于被脉冲电压击穿。高频瓷介电容器适用于高频电路

　　由一种浓度适于喷涂的特殊混合物喷涂成薄膜而成，介质再以银层电极经烧结而成独石结构性能可与云母电容器媲美，能耐受各种气候环境，一般可在200℃或更高温度下工作，额定工作电压可达500V，损耗tgδ0.0005～0.008

　　在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。

　　当电容较小时，主要取决于电容的表面状态，容量〉0.1uf时，主要取决于介质的性能，绝缘电阻越小越好。

　　电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。

　　电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。

　　在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。

　　用数字和单位符号直接标出。如01uF表示0.01微法，有些电容用“R”表示小数点，如R56表示0.56微法。

　　导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

　　第一部分：主称 ，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。

　　第二部分：材料 ，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

　　第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

　　第四部分 :序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等 例如：R T 1 1 型普通碳膜电阻

　　（1）、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线）、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

　　（2）、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级

　　（3）、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。

　　（5）、最高工作电压：允许的最大连续工作电压。在低气压工作时，最高工作电压较低。

　　（6）、温度系数：温度每变化1℃所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。阻值随温度升高而增大的为正温度系数，反之为负温度系数。

　　（7）老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。

　　（8）电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。

　　（9）噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。

　　（2）、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

　　（4）、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。

　　当电阻为四环时，最后一环必为金色或银色，前两位为有效数字， 第三位为乘方数，第四位为偏差。

　　当电阻为五环时，最後一环与前面四环距离较大。前三位为有效数字， 第四位为乘方数， 第五位为偏差。

　　电位器是一种机电元件，他靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。

　　电阻体是用经过研磨的碳黑，石墨，石英等材料涂敷于基体表面而成，该工艺简单，是目前应用最广泛的电位器。特点是分辩力高耐磨性好，寿命较长。缺点是电流噪声，非线性大， 耐潮性以及阻值稳定性差。

　　有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。有机实心电位器与碳膜电位器相比具有耐热性好、功率大、可靠性高、耐磨性好的优点。但温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。

　　成电阻膜，或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。特点是：平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可靠性极高、耐化学腐蚀。用于宇宙装置、导弹、飞机雷达

　　用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，目前较少用。

　　将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是目前应用最广泛的电阻器。

　　用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。金属膜电阻比碳膜电阻的精度高，稳定性好，噪声， 温度系数小。在

　　将导电合成物悬浮液涂敷在基体上而得，因此也叫漆膜电阻。由于其导电层呈现颗粒状结构，所以其噪声大，精度低，主要用他制造高压， 高阻， 小型电阻器。

　　将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上。耐潮湿， 高温， 温度系数小，主要应用于厚膜电路。

　　片状电阻是金属玻璃铀电阻的一种形式，他的电阻体是高可靠的钌系列玻璃铀材料经过高温烧结而成，电极采用银钯合金浆料。体积小，精度高，稳定性好，由于其为片状元件，所以高频性能好。

　　敏感电阻是指器件特性对温度，电压，湿度，光照，气体， 磁场，压力等作用敏感的电阻器。敏感电阻的符号是在普通电阻的符号中加一斜线，并在旁标注敏感电阻的类型，如：t. v等。

　　由感湿层，电极，绝缘体组成，湿敏电阻主要包括氯化锂湿敏电阻，碳湿敏电阻，氧化物湿敏电阻。氯化锂湿敏电阻随湿度上升而电阻减小，缺点为测试范围小，特性重复性不好，受温度影响大。碳湿敏电阻缺点为低温灵敏度低，阻值受温度影响大，由老化特性，较少使用。氧化物湿敏电阻性能较优越，可长期使用，温度影响小，阻值与湿度变化呈线性关系。有氧化锡，镍铁酸盐，等材料。

　　光敏电阻是电导率随着光量力的变化而变化的电子元件，当某种物质受到光照时，载流子的浓度增加从而增加了电导率，这就是光电导效应。

　　吸收某种气体后发生氧化还原反应制成，主要成分是金属氧化物，主要品种有：金属氧化物气敏电阻、复合氧化物气敏电阻、陶瓷气敏电阻等。

　　等。主要品种有硅力敏电阻器，硒碲合金力敏电阻器，相对而言，合金电阻器具有更高灵敏度。

　　icient 的缩写,意思是正的温度系数,泛指正温度系数很大的半导体材料或元器件.通常我们提到的PTC是指正温度系数热敏电阻,简称PTC热敏电阻.PTC热敏电阻是一种典型具有温度敏感性的半导体电阻,超过一定的温度(居里温度)时, 它的电阻值随着温度的升高呈阶跃性的增高.PTC热敏电阻根据其材质的不同分为: 陶瓷PTC热敏电阻和有机高分子PTC热敏电阻。

　　一般情况下，有机高分子PTC热敏电阻适合过流保护用途,陶瓷PTC热敏电阻可适用于以上所列各种用途。

　　NTC热敏电阻是一种典型具有温度敏感性的半导体电阻,它的电阻值随着温度的升高呈阶跃性的减小.

　　NTC热敏电阻是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的.这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料.温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低.

　　电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

　　电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL

　　品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R

　　线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。

　　线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。

　　线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。

　　铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。

　　色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。

　　偏转线圈是电视机扫描电路输出级的负载，偏转线圈要求：偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。Ⅱ、电阻、电容及电感的高频等效电路及特性曲线、高频电阻

　　电阻两端的引线的寄生电感，同时还必须根据实际引线的结构考虑电容效应；用电容C模拟电荷分离效应。

　　、晶体管的偏置等很多电路中，因此很有必要了解它们的高频特性。电容的高频等效电路如图所示，其中L为引线的寄生电感；描述引线导体损耗用一个串联的等效电阻R1；描述介质损耗用一个并联的电阻R2。

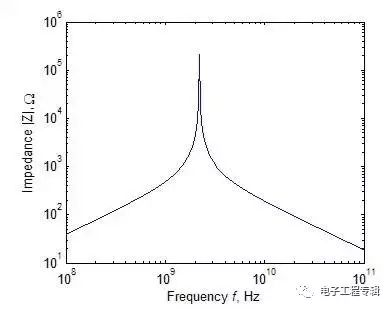

　　总之，在高频电路中，导线连同基本的电阻、电容和电感这些基本的无源器件的性能明显与理想元件特征不同。读者可以发现低频时恒定的电阻值，到高频时显示出具 有谐振点的二阶系统相应；在高频时，电容中的电介质产生了损耗，造成电容起呈现的阻抗特征只有低频时才与频率成反比；在低频时电感的阻抗响应随频率的增加 而线形增加，达到谐振点前开始偏离理想特征，最终变为电容性。这些无源元件在高频的特性都可以通过前面提到的品质因数描述，对于电容和电感来说，为了调谐 的目的，通常希望的到尽可能高的品质因数。
