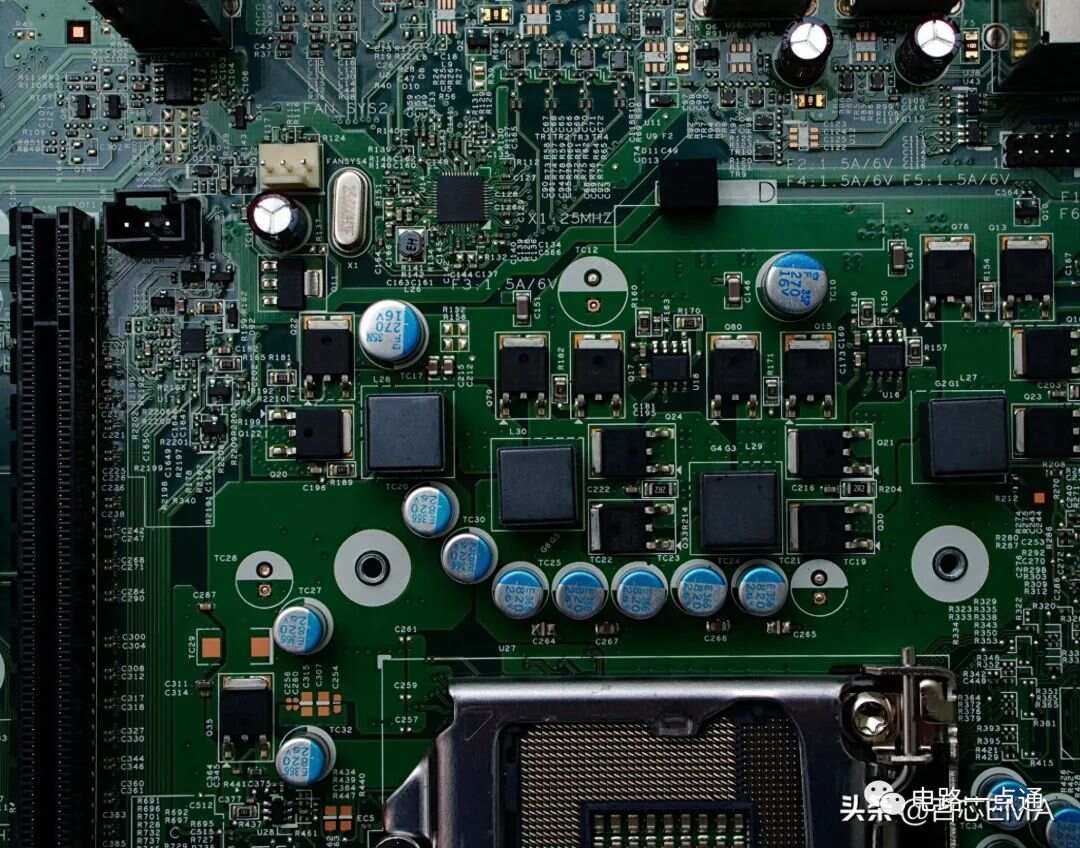

　　电线用于将电路中的一个组件与另一个组件连接，可以将电源连接到 PCB 以及组件之间。

　　开关是一种电子元件，你可以根据自己的需求连接电路。开关闭合，电路就能连接，开关打开，就会断开连接。

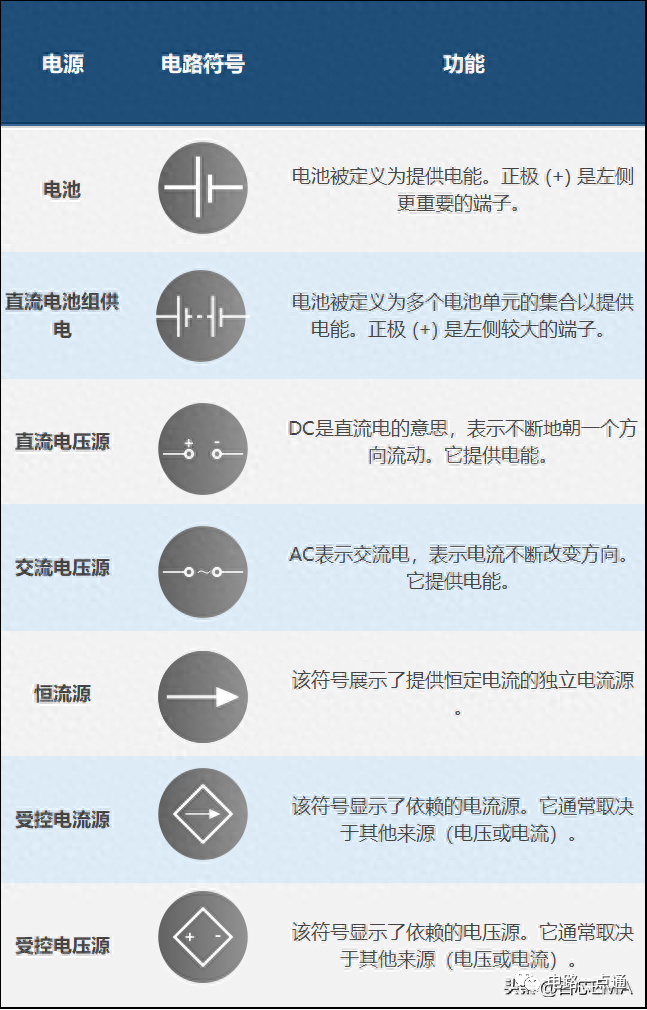

　　电源主要是向负载和设备提供电能。可以根据要求将能量从一种形式转换为另一种形式。

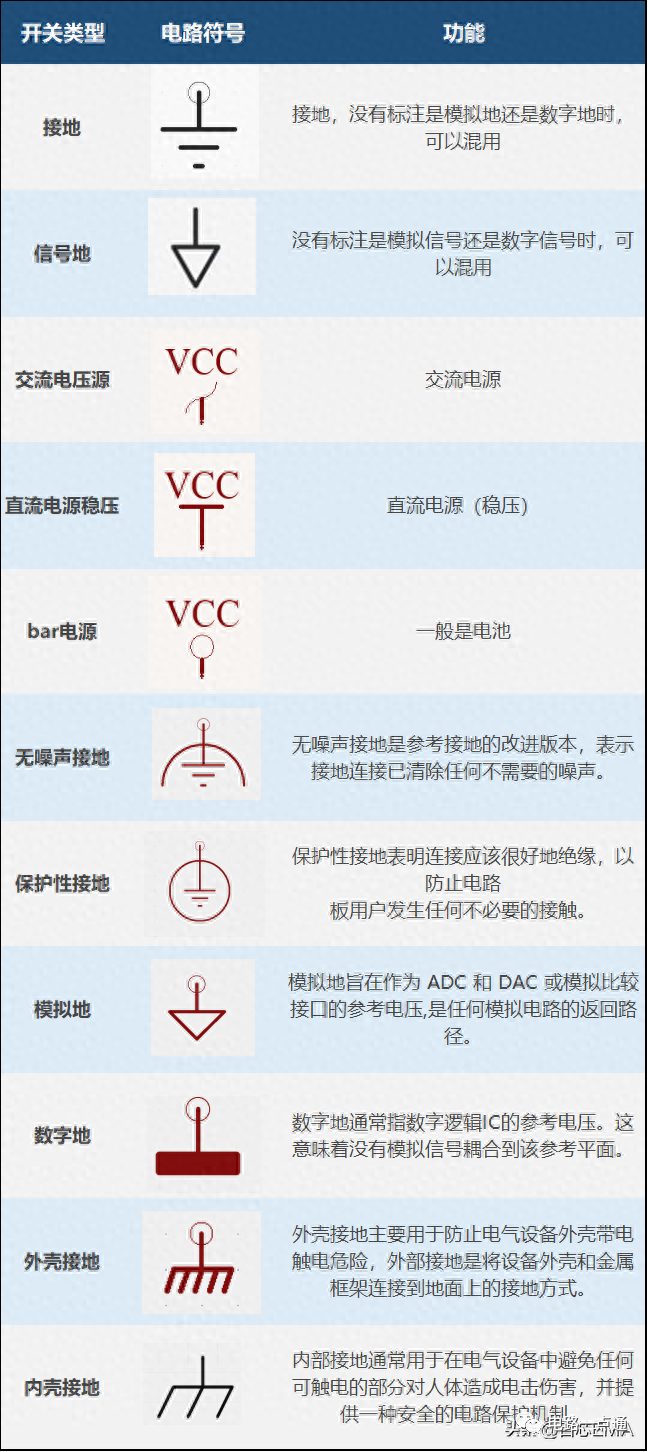

　　将电路中的一个点定义为参考点。该参考点称为地 (GND)，其电压为 0V。电压测量是相对测量。也就是说，电压测量必须与电路中的另一点进行比较。如果不是，测量就没有意义。

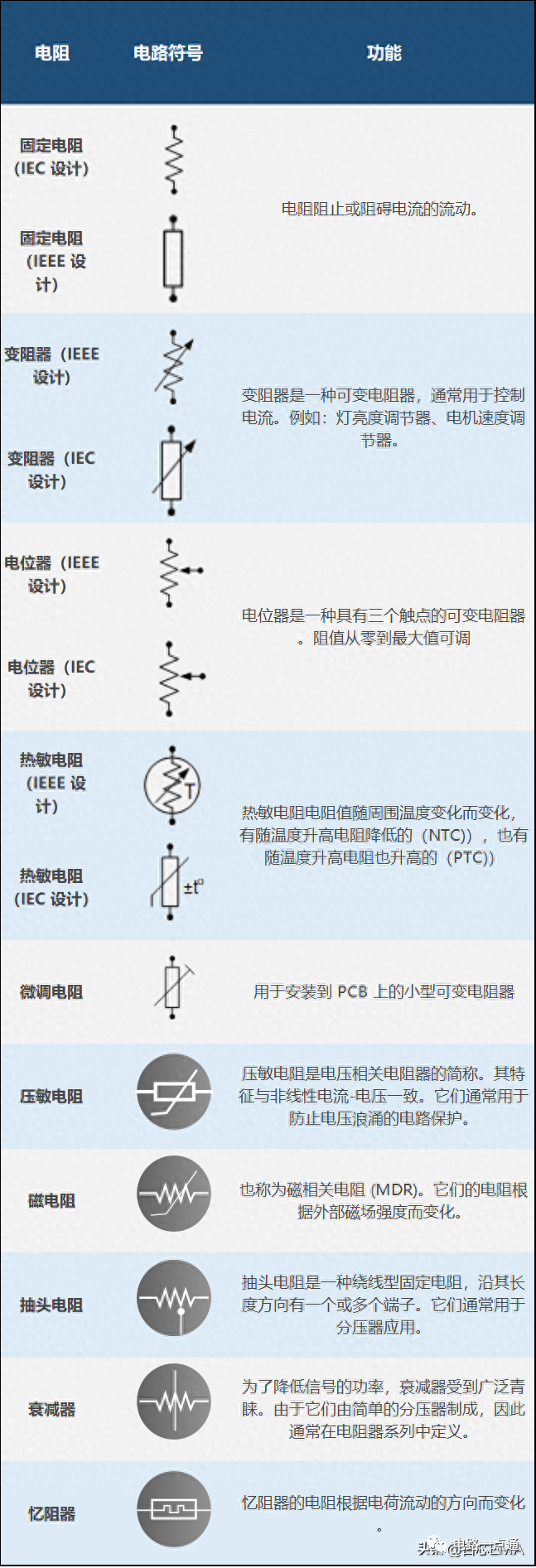

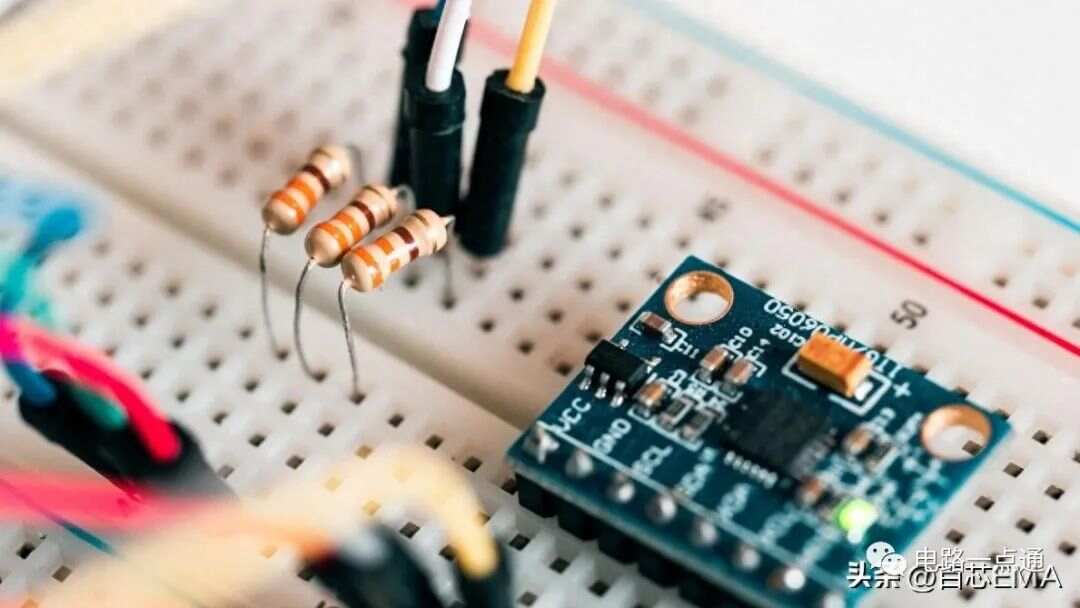

　　电阻是两端元件，从功能上讲，以热的形式辐射能量，同时还可以抵抗电路中的电流。

　　六、电容与电阻一样，电容也是一种两端无源元件。具有储存电能的能力，一般被定义为电容。它们的作用类似于电源中使用的可充电电池。

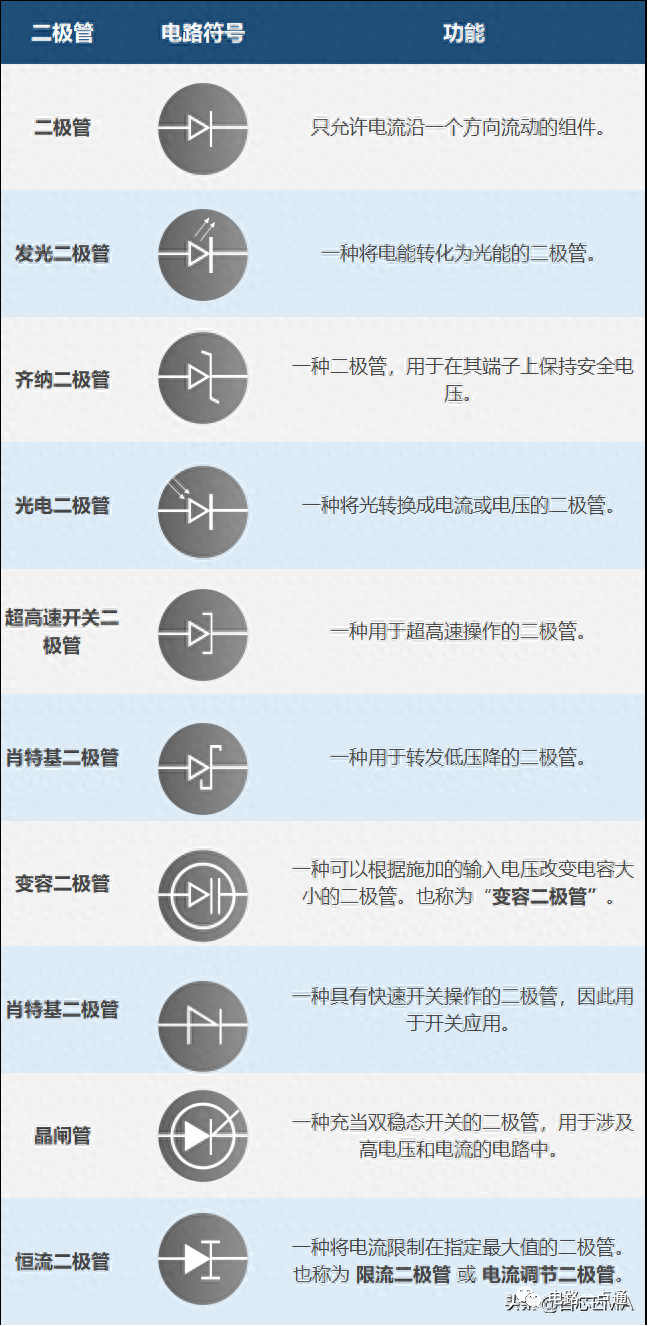

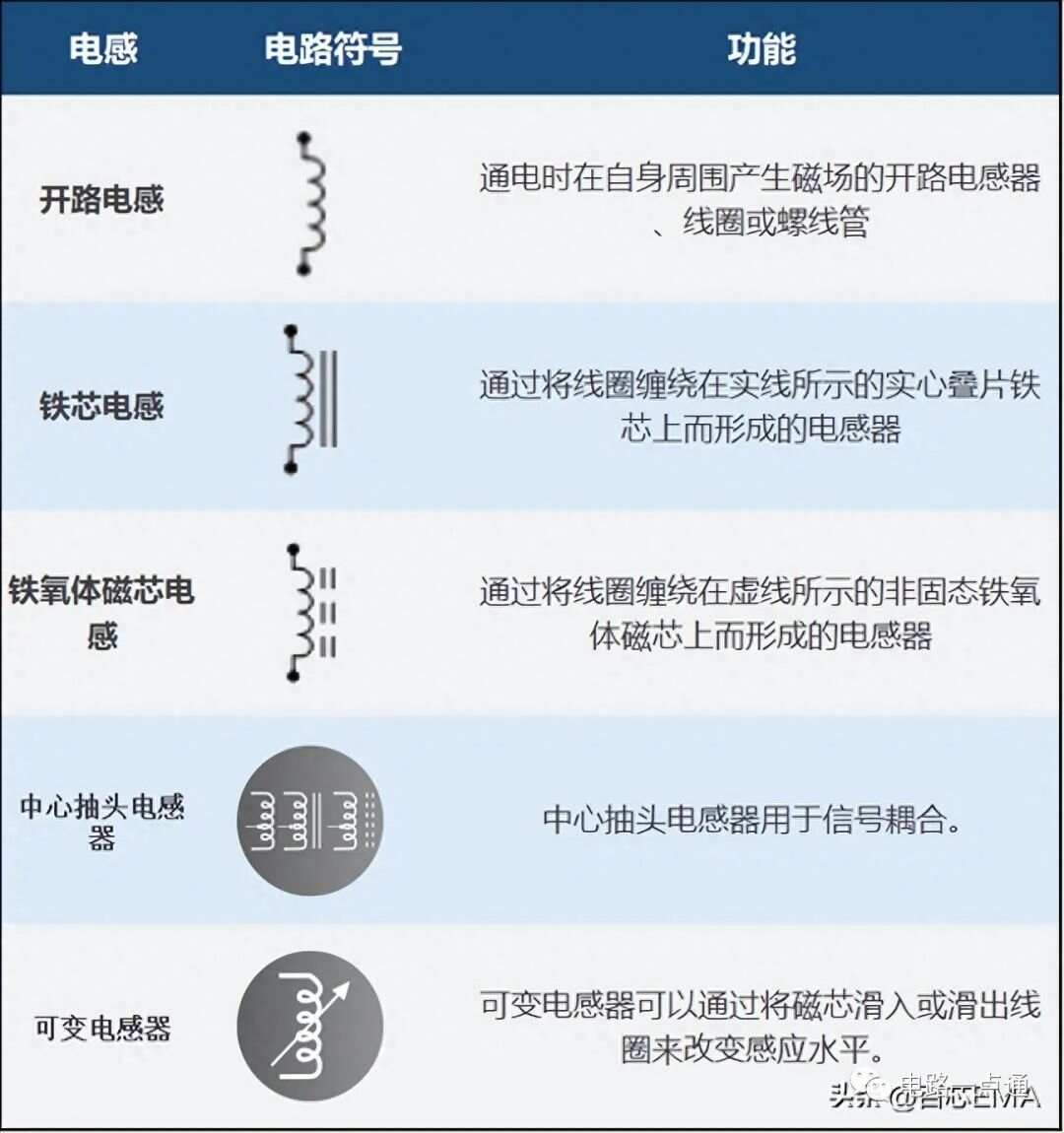

　　二极管包含两个端子，定义为阳极和阴极。二极管控制电子电流从阴极流向阳极。从功能上来说，二极管在一个方向上具有低电阻，在另一方向上具有高电阻。

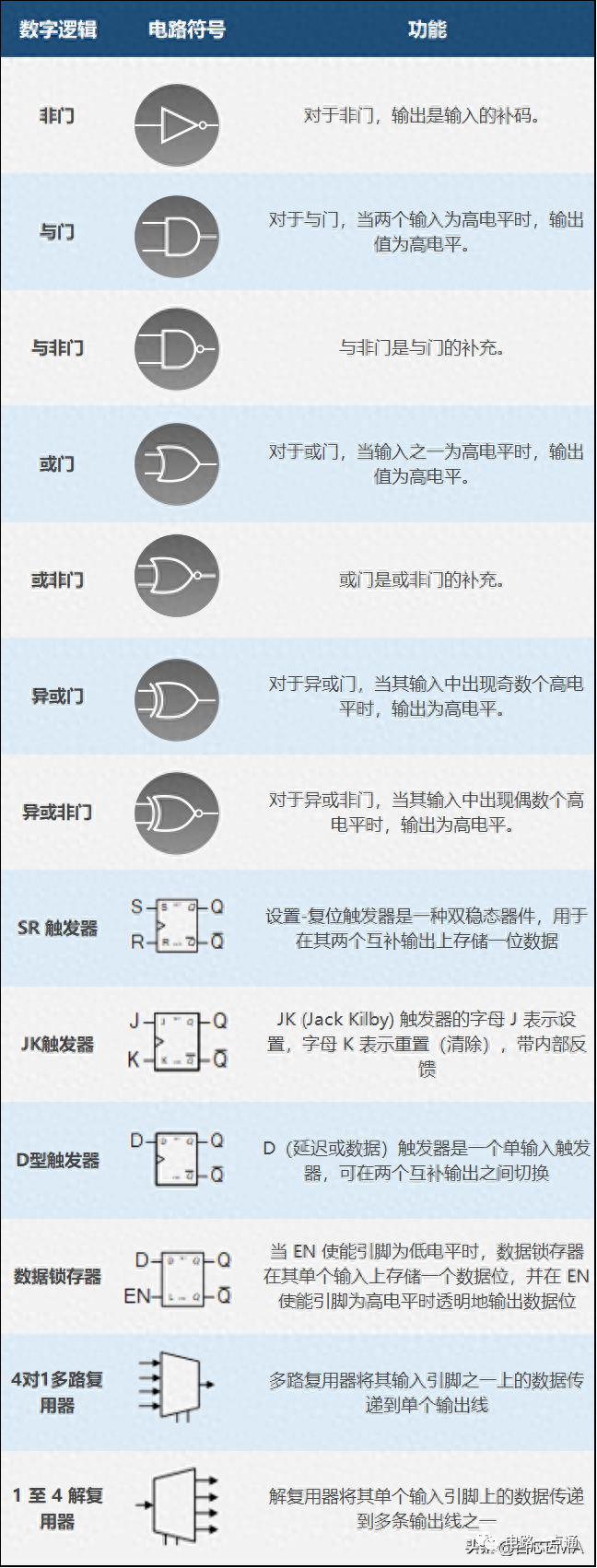

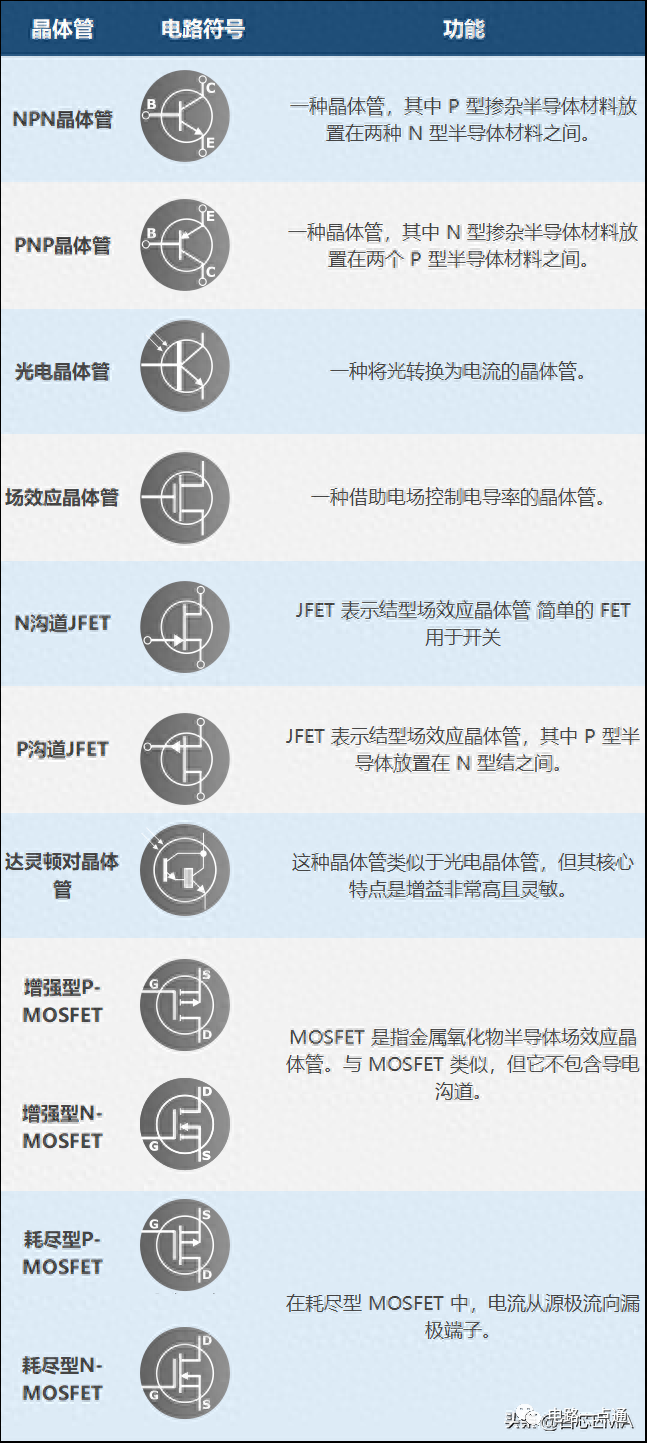

　　逻辑门被定义为数字电路中的主要模块。通常，逻辑门有两个或三个输入和一个输出。根据一定的逻辑，产生输出。

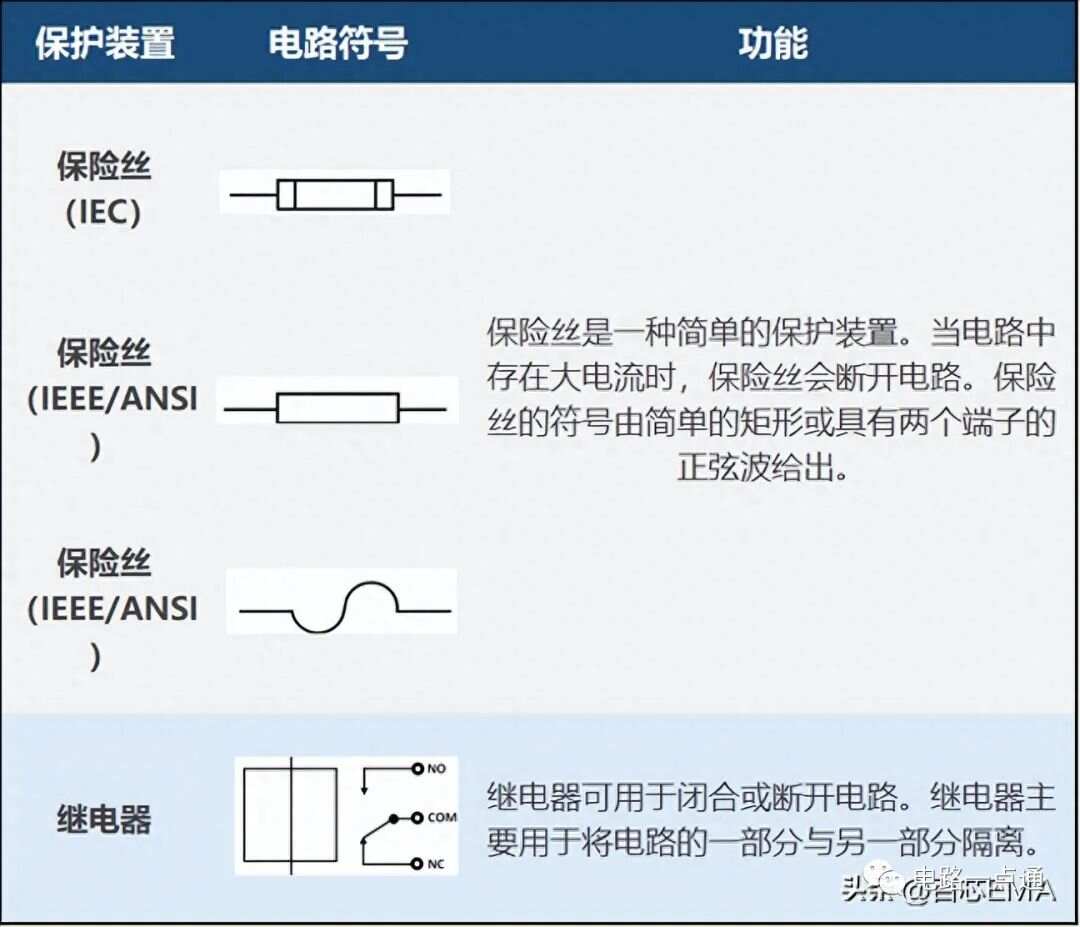

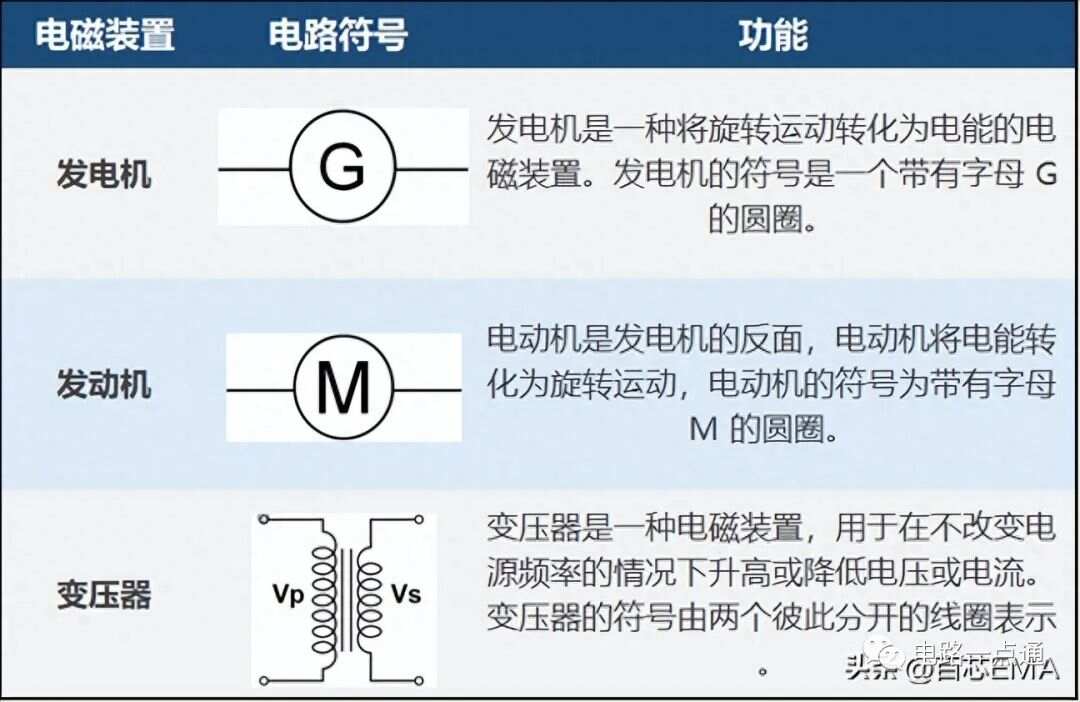

　　无论是电路简单还是复杂，我们都需要在电路中使用某种保护器件来保护设备免受短路、过流和过压情况。下面为不同保护装置的电路符号和功能。

　　制作的器件称为光电器件，也称光敏器件。光电器件的种类很多，但其工作原理都是建立在光电效应这一物理基础上的。

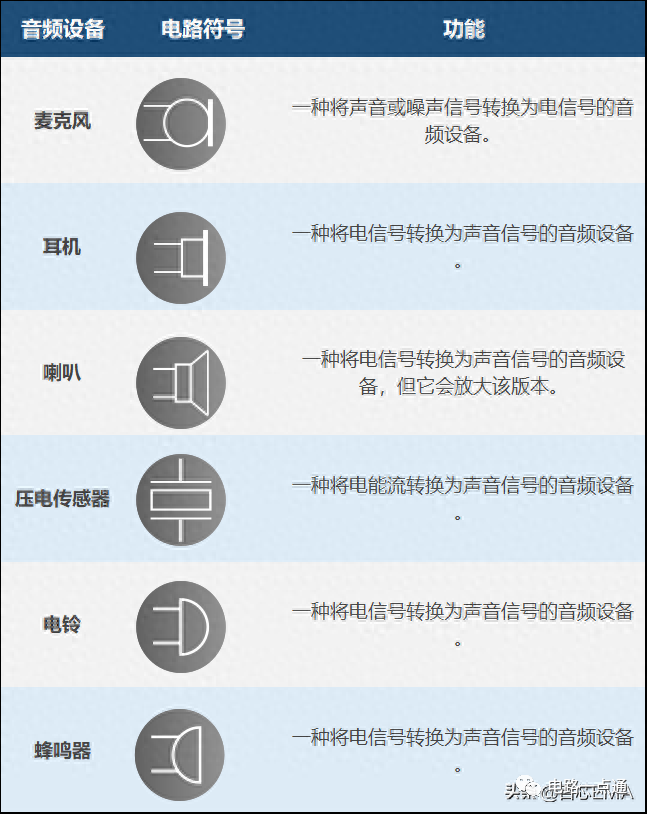

　　音频设备将电信号转换为音频信号，也可以将音频信号转化为电信号。在电路图中充当输入/输出电子元件。

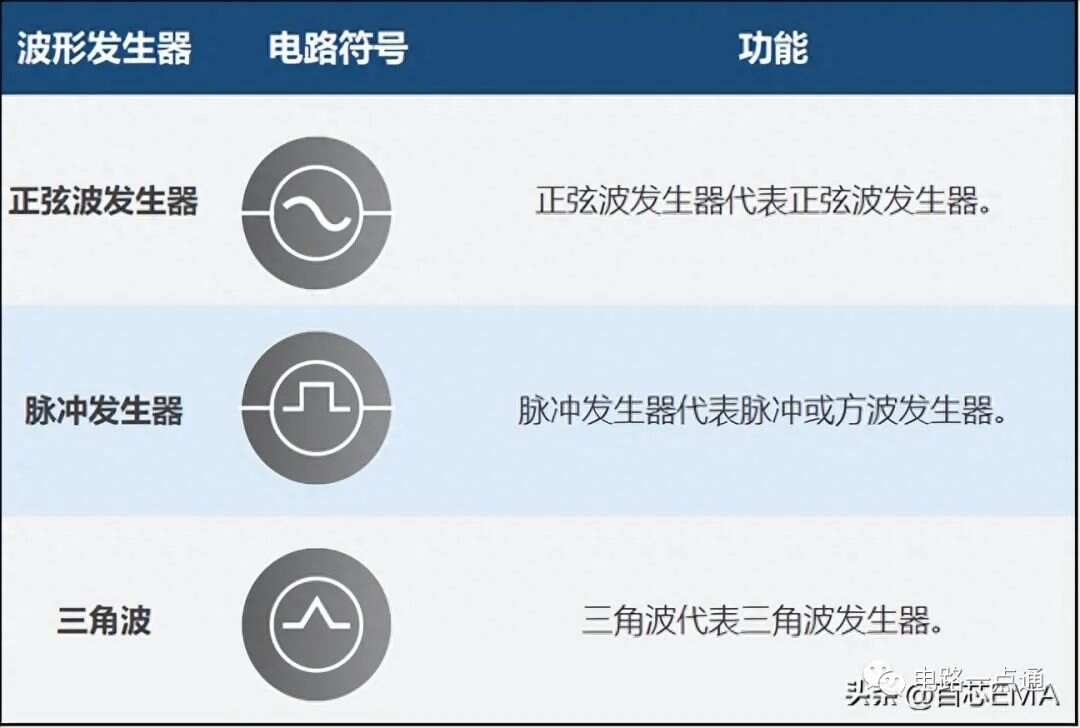

　　波形发生器是一种用于产生电波形的电子设备。它们可以是重复的，也可以是单次的，但在这些情况下，需要一些内部或外部触发源。可以跨时间线分析这些波。

　　天线是将电能转换成无线电波的装置。天线主要用于无线通信。该设备能够有效地发送或接收信号。
