　　我们只要学会查找主板原理图， 就能够根据它去深入的进行维修。下面我们将对主板原理图中的标识进行解释。

　　1、附加电路：主要将主信号或主电压进行转换或变换的电路。如下图：是将 AVDD 电压通过

　　2、线路连接页号提示：为了用户方便查找，在每一条非终端的线路上会标识与之连接的另一端信号的页码。 例如下图：我们想查找U701的N5脚RF CLK是由谁发出的时钟信号，那么根据线页，就可以直接寻找第一张电路图，并根据信号描述找到所连接的芯片是U201。

　　要说明一点，并不是所有机型的电路图都有线路连接页号提示，那么就需要大家多看电路图，因为所有的电路图都是万变不离其宗，能精读一种电路就能一通百通

　　比如搜U2只要图纸中包含U2的所有元器件或者目录都会出来，所以要注意看你线路连接的页号和下方搜出来的页号是否一致

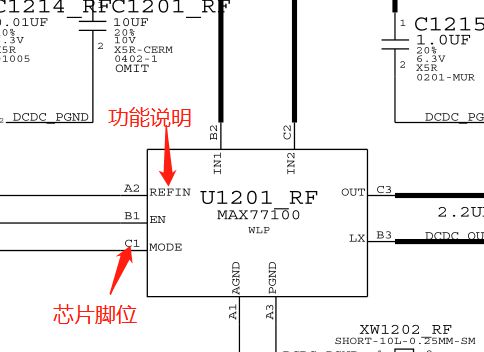

　　原理图中芯片线条内是功能说明标示这个点是干什么用的，外面的线条上的是芯片的具体哪个点

　　LX:低指数，即输出脚位电压不够时，他也输出与输出脚位并联以提高输出的电压

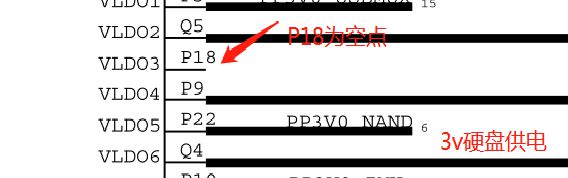

　　标明了芯片所需的电压名称。电池提供 VBAT的电压后，通过电源芯片处理，分别输出7种电压，以供给其他芯片进行工作。

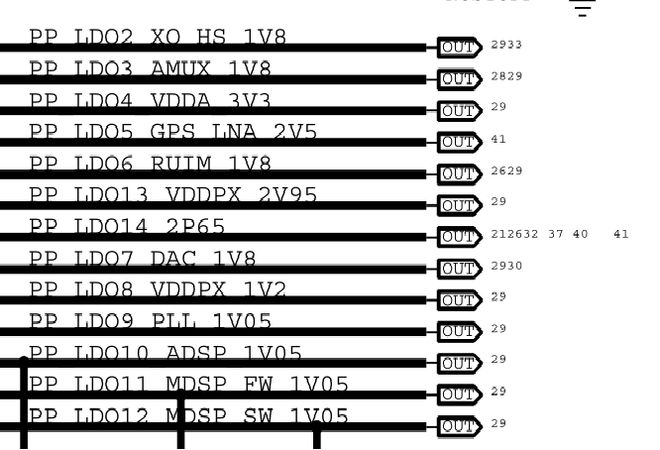

　　注意：分析电压名称不要只看一段线路，要前后综合起来，整体分析，有些供电是为单独某个芯片提供电压，有的是同时供给很多芯片使用如右图LDO第14路输出2P65就同时通很多页，说明他也同时给很多芯片提供电压

　　某些芯片脚位很多其中也有很多接地点，他们就把同一个芯片所有的接地点 画在一起如图：

　　对每一个元件进行编号，每个元器件都有一个独立编号，但是比如CPU的 编号有一个小小的区别。如图：它将 U1 CPU 这个元件编号分为了12个部分，但是它们 仍然是一个元件，仔细看图后我们会发现，只不过是因为每一部分处理的功能不一样，一 方面使得看图人更加明白，另一方面如果画在一张图上的话，势必线路就要缩小，造成走线 不清晰。

　　手机主板原理技术交流，未完待续，关注我了解更多专业级手机维修知识及维修视频！
