从PCB电路板到柔性器件电子电路3D打印正在BBIN BBIN宝盈走进生活

　　电子电路3D打印是增材制造技术应用的小众领域，目前仍处于早期的发展阶段，虽然只有很少的参与者从事相关研发，但却被认为会对该行业带来深刻变化。

　　最知名的从事电子电路3D打印的以色列企业Nano Dimension，于7月18日宣布已收购Stratasys 12%的股份，使后者不得不发起为应对所谓敌意收购发起股东权利计划。近日，3D打印技术参考注意到，同样从事该技术开发的加拿大企业Voltera，宣布推出其最新的NOVA系统，它可以实现柔性、可拉伸和个性化电子产品的3D打印。

　　Voltera成立于2013年，其目标是使PCB电路板原型制作更加容易。它的首款产品V-One能够使用导电油墨和点胶焊膏打印电路，是传统刚性电子产品直写式打印机。该型号的销售数量达到了数千台，知名用户包括普林斯顿大学、美国宇航局、英特尔和麻省理工学院等，其中不乏用于卫星电子设备等应用开发。

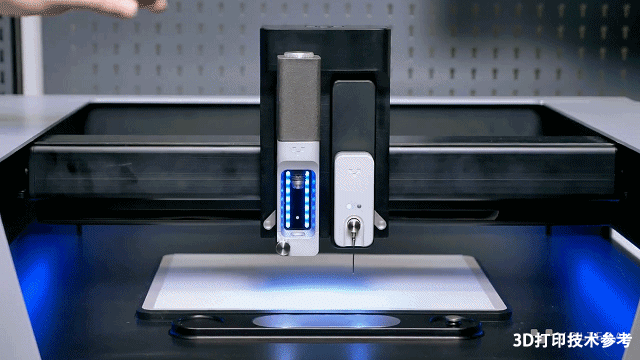

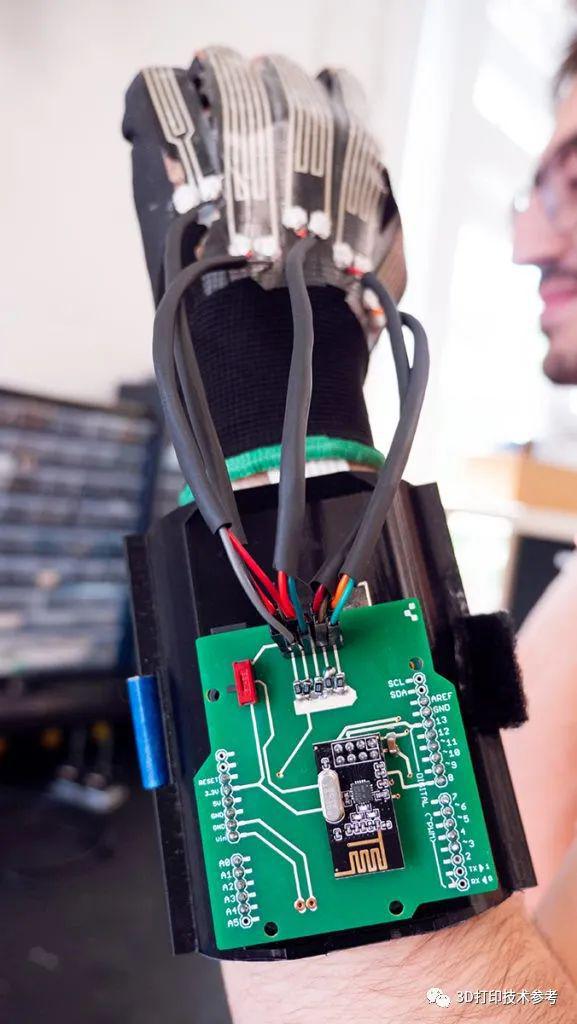

　　NOVA是Voltera公司技术发展的新里程碑，它增加了可打印电路的基板类型并带来了很多关键升级。采用8.5”x11.8”（21.59 x 29.97 cm）的钛合金真空台和螺纹安装网格，用户可以在刚性电路板或柔性材料上实现打印。这意味着不仅可以制作出能够测量佩戴者心率的服装，甚至可以在皮肤上打印传感器以监测人的生命体征。

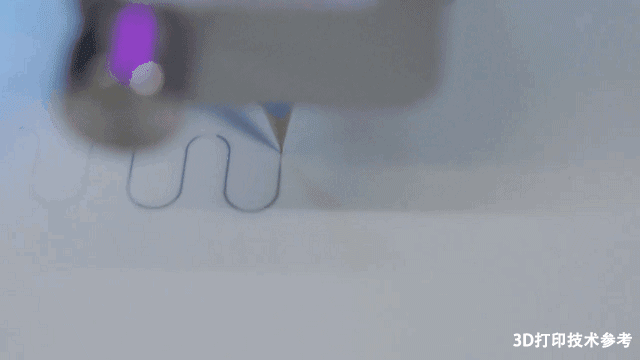

　　最新款的机器具有多项功能，包括实时、闭环压力反馈，以及一个集成的视觉系统，用于校准、打印和检查机器视觉和AR叠加打印预览。基于浏览器的打印软件方便用户使用，硬件的模块化设计允许用户快速更换打印机模块。这些模块包括用于沉积导电墨水的智能分配器和用于记录位置的智能探针，这使得NOVA可以在不平坦的表面上进行打印。

　　约克大学 EA-M实验室使用V-One和最新的NOVA均进行了电子电路3D打印研究。其实验室主任表示，将电子产品直接集成到设备本身中来将改变电子产品的世界，以导电碳纤维研究为例，这项技术有助于测量整个飞机机翼的应变以确定是否存在损坏。

　　过去，3D打印技术主要用于电子产品的快速原型、连接器、天线、消费电子外壳定制化生产。随着科技的进步，开始逐步应用于可穿戴电子设备、智能皮肤、医学检测等领域的柔性和可拉伸电子器件。相较于传统电子元件制造方法，3D打印技术能够实现对细微复杂结构的精确制造，甚至在涡轮发动机等尖端设备领域也展现出巨大的应用潜力。
