　　半导体半导体（semiconductor），指常温下导电性能介于导体(conductor)与绝缘体(insulator)之间的材料。材料的导电性是由“传导带”（conduction band）中含有的电子数量决定。当电子从“价带”（valence band）获得能量而跳跃至“导电带”时，电子就可以在带间任意移动而导电。一般半导体材料的能隙约为1至3电子伏特，通过电子传导或空穴传导的方式传输电流。

　　顾名思义：常温下导电性能介于导体(conductor)与绝缘体(insulator)之间的材料，叫做半导体（semiconductor）。

　　物质存在的形式多种多样，固体、液体、气体、等离子体等等。我们通常把导电性和导电导热性差或不好的材料，如金刚石、人工晶体、琥珀、陶瓷等等，称为绝缘体。而把导电、导热都比较好的金属如金、银、铜、铁、锡、铝等称为导体。可以简单的把介于导体和绝缘体之间的材料称为半导体。与导体和绝缘体相比，半导体材料的发现是晚的，直到20世纪30年代，当材料的提纯技术改进以后，半导体的存在才真正被学术界认可。

　　半导体的分类，按照其制造技术可以分为：集成电路器件，分立器件、光电半导体、逻辑IC、模拟IC、储存器等大类，一般来说这些还会被分成小类。此外还有以应用领域、设计方法等进行分类，虽然不常用，单还是按照IC、LSI、VLSI（超大LSI）及其规模进行分类的方法。此外，还有按照其所处理的信号，可以分成模拟、数字、模拟数字混成及功能进行分类的方法。

　　半导体材料很多，按化学成分可分为元素半导体和化合物半导体两大类。锗和硅是常用的元素半导体；化合物半导体包括Ⅲ-Ⅴ 族化合物（砷化镓、磷化镓等）、Ⅱ-Ⅵ族化合物( 硫化镉、硫化锌等)、氧化物(锰、铬、铁、铜的氧化物),以及由Ⅲ-Ⅴ族化合物和Ⅱ-Ⅵ族化合物组成的固溶体（镓铝砷、镓砷磷等）。除上述晶态半导体外，还有非晶态的玻璃半导体、有机半导体等。

　　半导体（东北方言）：意指半导体收音机，因收音机中的晶体管由半导体材料制成而得名。

　　不含杂质且无晶格缺陷的半导体称为本征半导体。在极低温度下，半导体的价带是满带(见能带理论)，受到热激发后，价带中的部分电子会越过禁带进入能量较高的空带，空带中存在电子后成为导带，价带中缺少一个电子后形成一个带正电的空位，称为空穴。导带中的电子和价带中的空穴合称电子 - 空穴对，均能自由移动，即载流子，它们在外电场作用下产生定向运动而形成宏观电流，分别称为电子导电和空穴导电。这种由于电子-空穴对的产生而形成的混合型导电称为本征导电。导带中的电子会落入空穴，电子-空穴对消失，称为复合。复合时释放出的能量变成电磁辐射（发光）或晶格的热振动能量（发热）。在一定温度下，电子 - 空穴对的产生和复合同时存在并达到动态平衡，此时半导体具有一定的载流子密度，从而具有一定的电阻率。温度升高时，将产生更多的电子 - 空穴对，载流子密度增加，电阻率减小。无晶格缺陷的纯净半导体的电阻率较大，实际应用不多。

　　分立功率器件按照功率的大小划分为大功率半导体器件和中小功率半导体器件。具体来说，大功率晶闸管专指承受电流值在200A 以上的晶闸管产品；大功率模块则指承受电流25A 以上的模块产品；大功率IGBT、MOSFET 指电流超过50A 以上的IGBT、MOSFET 产品。? ? ? ??1956 年美国贝尔实验室（Bell Lab）发明了晶闸管，国际上，70 年代各种类型的晶闸管有了很大发展，80 年代开始加快发展大功率模块，同时各种大功率半导体器件在欧美日有很大的发展，90 年代IGBT 等全控型器件研制成功并开始得到应用。

　　? ? ? ??在国内，60 年代晶闸管研究开始起步，70 年代研制出大功率的晶闸管，80年代以来，大功率晶闸管在中国得到很大发展，同时开始研制模块；本世纪以来，开始少量引进超大功率晶闸管（含光控晶闸管）技术；近年来国家正在逐步引进IGBT、MOSFET 技术。中国宏观经济的不断成长，带动了大功率半导体器件技术的发展和应用的不断深入。

　　? ? ? ??晶闸管、模块、IGBT 的发明和发展顺应了电力电子技术发展的不同需要，是功率半导体发展历程中不同时段的重要标志产品，他们的应用领域、应用场合大部分不相同，小部分有交叉。在技术不断发展和工艺逐步改善的双重推动下，

　　大功率半导体器件将向着高电压、大电流、高频化、模块化、智能化的方向发展。在10Khz 以下、大功率、高电压的场合，大功率晶闸管和模块具有很强的抗冲击能力及高可靠性而占据优势，同时又因成本较低、应用简单而易于普及。在10Khz 以上、中低功率场合，IGBT、MOSFET 以其全控性、适用频率高而占据优势。具体适用范围如下表：

　　共价键结构：相邻的两个原子的一对外层电子（即价电子）不但各自围绕自身所属的原子核运动，而且出现在相邻原子所属的轨道上，成为共用电子，构成共价键。

　　自由电子的形成：在常温下，少数的价电子由于热运动获得足够的能量，挣脱共价键的束缚变成为自由电子。

　　空穴电流：价电子按一定的方向依次填补空穴（即空穴也产生定向移动），形成空穴电流。

　　本征半导体的电流：电子电流+空穴电流。自由电子和空穴所带电荷极性不同，它们运动方向相反。

　　复合：自由电子在运动的过程中如果与空穴相遇就会填补空穴，使两者同时消失，这种现象称为复合。

　　动态平衡：在一定的温度下，本征激发所产生的自由电子与空穴对，与复合的自由电子与空穴对数目相等，达到动态平衡。

　　载流子的浓度与温度的关系：温度一定，本征半导体中载流子的浓度是一定的，并且自由电子与空穴的浓度相等。当温度升高时，热运动加剧，挣脱共价键束缚的自由电子增多，空穴也随之增多（即载流子的浓度升高），导电性能增强；当温度降低，则载流子的浓度降低，导电性能变差。

　　结论：本征半导体的导电性能与温度有关。半导体材料性能对温度的敏感性，可制作热敏和光敏器件，又造成半导体器件温度稳定性差的原因。

　　杂质半导体：通过扩散工艺，在本征半导体中掺入少量合适的杂质元素，可得到杂质半导体。

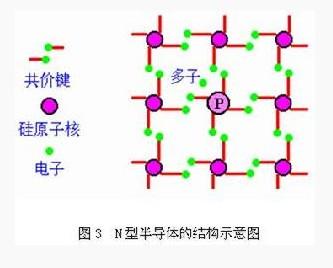

　　N型半导体：在纯净的硅晶体中掺入五价元素（如磷），使之取代晶格中硅原子的位置，就形成了N型半导体。

　　多数载流子：N型半导体中，自由电子的浓度大于空穴的浓度，称为多数载流子，简称多子。

　　N型半导体的导电特性：它是靠自由电子导电，掺入的杂质越多，多子（自由电子）的浓度就越高，导电性能也就越强。P型半导体：在纯净的硅晶体中掺入三价元素（如硼），使之取代晶格中硅原子的位置，形成P型半导体。

　　伏安特性曲线：加在PN结两端的电压和流过二极管的电流之间的关系曲线称为伏安特性曲线。如图所示：

　　反向击穿：当反向电压超过一定数值U（BR）后，反向电流急剧增加，称之反向击穿。

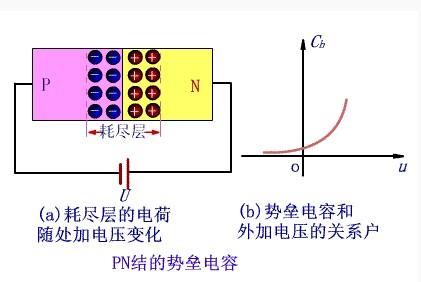

　　变容二极管：当PN结加反向电压时，Cb明显随u的变化而变化，而制成各种变容二极管。如下图所示。

　　非平衡少子：PN结处于正向偏置时，从P区扩散到N区的空穴和从N区扩散到P区的自由电子均称为非平衡少子。

　　扩散电容：扩散区内电荷的积累和释放过程与电容器充、放电过程相同，这种电容效应称为Cd。

　　半导体中的杂质对电阻率的影响非常大。半导体中掺入微量杂质时，杂质原子附近的周期势场受到干扰并形成附加的束缚状态，在禁带中产加的杂质能级。例如四价元素锗或硅晶体中掺入五价元素磷、砷、锑等杂质原子时，杂质原子作为晶格的一分子，其五个价电子中有四个与周围的锗（或硅）原子形成共价结合，多余的一个电子被束缚于杂质原子附近，产生类氢能级。杂质能级位于禁带上方靠近导带底附近。杂质能级上的电子很易激发到导带成为电子载流子。这种能提供电子载流子的杂质称为施主，相应能级称为施主能级。施主能级上的电子跃迁到导带所需能量比从价带激发到导带所需能量小得多。在锗或硅晶体中掺入微量三价元素硼、铝、镓等杂质原子时，杂质原子与周围四个锗（或硅）原子形成共价结合时尚缺少一个电子，因而存在一个空位，与此空位相应的能量状态就是杂质能级，通常位于禁带下方靠近价带处。价带中的电子很易激发到杂质能级上填补这个空位，使杂质原子成为负离子。价带中由于缺少一个电子而形成一个空穴载流子。这种能提供空穴的杂质称为受主杂质。存在受主杂质时，在价带中形成一个空穴载流子所需能量比本征半导体情形要小得多。半导体掺杂后其电阻率大大下降。加热或光照产生的热激发或光激发都会使自由载流子数增加而导致电阻率减小，半导体热敏电阻和光敏电阻就是根据此原理制成的。对掺入施主杂质的半导体，导电载流子主要是导带中的电子，属电子型导电，称N型半导体。掺入受主杂质的半导体属空穴型导电，称P型半导体。半导体在任何温度下都能产生电子-空穴对，故N型半导体中可存在少量导电空穴，P型半导体中可存在少量导电电子，它们均称为少数载流子。在半导体器件的各种效应中，少数载流子常扮演重要角色。

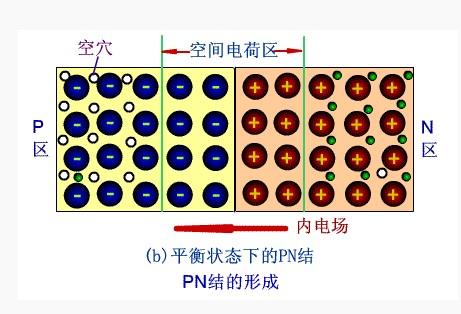

　　P型半导体与N型半导体相互接触时，其交界区域称为PN结。P区中的自由空穴和N区中的自由电子要向对方区域扩散，造成正负电荷在 PN 结两侧的积累，形成电偶极层。电偶极层中的电场方向正好阻止扩散的进行。当由于载流子数密度不等引起的扩散作用与电偶层中电场的作用达到平衡时，P区和N区之间形成一定的电势差，称为接触电势差。由于P 区中的空穴向N区扩散后与N区中的电子复合，而N区中的电子向P区扩散后与P 区中的空穴复合，这使电偶极层中自由载流子数减少而形成高阻层，故电偶极层也叫阻挡层，阻挡层的电阻值往往是组成PN结的半导体的原有阻值的几十倍乃至几百倍。

　　PN结具有单向导电性，半导体整流管就是利用PN结的这一特性制成的。PN结的另一重要性质是受到光照后能产生电动势，称光生伏打效应，可利用来制造光电池。半导体三极管、可控硅、PN结光敏器件和发光二极管等半导体器件均利用了PN结的特性。

　　半导体之所以能广泛应用在如今的数位世界中，凭借的就是其能借由在其晶格中植入杂质改变其电性，这个过程称之为掺杂（doping）。掺杂进入本质半导体（intrinsic semiconductor）的杂质浓度与极性皆会对半导体的导电特性产生很大的影响。而掺杂过的半导体则称为外质半导体（extrinsic semiconductor）。

　　哪种材料适合作为某种半导体材料的掺杂物（dopant）需视两者的原子特性而定。一般而言，掺杂物依照其带给被掺杂材料的电荷正负被区分为施体（donor）与受体（acceptor）。施体原子带来的价电子（valence electrons）大多会与被掺杂的材料原子产生共价键，进而被束缚。而没有和被掺杂材料原子产生共价键的电子则会被施体原子微弱地束缚住，这个电子又称为施体电子。和本质半导体的价电子比起来，施体电子跃迁至传导带所需的能量较低，比较容易在半导体材料的晶格中移动，产生电流。虽然施体电子获得能量会跃迁至传导带，但并不会和本质半导体一样留下一个电洞，施体原子在失去了电子后只会固定在半导体材料的晶格中。因此这种因为掺杂而获得多余电子提供传导的半导体称为n型半导体（n-type semiconductor），n代表带负电荷的电子。和施体相对的，受体原子进入半导体晶格后，因为其价电子数目比半导体原子的价电子数量少，等效上会带来一个的空位，这个多出的空位即可视为电洞。受体掺杂后的半导体称为p型半导体（p-type semiconductor），p代表带正电荷的电洞。

　　以一个硅的本质半导体来说明掺杂的影响。硅有四个价电子，常用于硅的掺杂物有三价与五价的元素。当只有三个价电子的三价元素如硼（boron）掺杂至硅半导体中时，硼扮演的即是受体的角色，掺杂了硼的硅半导体就是p型半导体。反过来说，如果五价元素如磷（phosphorus）掺杂至硅半导体时，磷扮演施体的角色，掺杂磷的硅半导体成为n型半导体。

　　一个半导体材料有可能先后掺杂施体与受体，而如何决定此外质半导体为n型或p型必须视掺杂后的半导体中，受体带来的电洞浓度较高或是施体带来的电子浓度较高，亦即何者为此外质半导体的“多数载子”（majority carrier）。和多数载子相对的是少数载子（minority carrier）。对于半导体元件的操作原理分析而言，少数载子在半导体中的行为有着非常重要的地位。

　　掺杂物浓度对于半导体直接的影响在于其载子浓度。在热平衡的状态下，一个未经掺杂的本质半导体，电子与电洞的浓度相等，如下列公式所示：

　　i大约是1×10 cm。通常掺杂浓度越高，半导体的导电性就会变得越好，原因是能进入传导带的电子数量会随着掺杂浓度提高而增加。掺杂浓度非常高的半导体会因为导电性接近金属而被广泛应用在集成电路制程来取代部份金属。高掺杂浓度通常会在n或是p后面附加一上标的“+”号，例如n代表掺杂浓度非常高的n型半导体，反之例如p则代表轻掺杂的p型半导体。需要特别说明的是即使掺杂浓度已经高到让半导体“退化”（degenerate）为导体，掺杂物的浓度和原本的半导体原子浓度比起来还是差距非常大。以一个有晶格结构的硅本质半导体而言，原子浓度大约是5×10 cm，而一般集成电路制程里的掺杂浓度约在10 cm至10 cm之间。掺杂浓度在10 cm以上的半导体在室温下通常就会被视为是一个“简并半导体”（degenerated semiconductor）。重掺杂的半导体中，掺杂物和半导体原子的浓度比约是千分之一，而轻掺杂则可能会到十亿分之一的比例。在半导体制程中，掺杂浓度都会依照所制造出元件的需求量身打造，以合于使用者的需求。PN结的势垒电容掺杂对半导体结构的影响掺杂之后的半导体能带会有所改变。依照掺杂物的不同，本质半导体的能隙之间会出现不同的能阶。施体原子会在靠近传导带的地方产生一个新的能阶，而受体原子则是在靠近价带的地方产生新的能阶。假设掺杂硼原子进入硅，则因为硼的能阶到硅的价带之间仅有0.045电子伏特，远小于硅本身的能隙1.12电子伏特，所以在室温下就可以使掺杂到硅里的硼原子完全解离化（ionize）。掺杂物对于能带结构的另一个重大影响是改变了费米能阶的位置。在热平衡的状态下费米能阶依然会保持定值，这个特性会引出很多其他有用的电特性。举例来说，一个p-n接面（p-n junction）的能带会弯折，起因是原本p型半导体和n型半导体的费米能阶位置各不相同，但是形成p-n接面后其费米能阶必须保持在同样的高度，造成无论是p型或是n型半导体的传导带或价带都会被弯曲以配合接面处的能带差异。

　　上述的效应可以用能带图（band diagram）来解释，。在能带图里横轴代表位置，纵轴则是能量。图中也有费米能阶，半导体的本质费米能阶（intrinsic Fermi level）通常以Ei来表示。在解释半导体元件的行为时，能带图是非常有用的工具。

　　为了满足量产上的需求，半导体的电性必须是可预测并且稳定的，因此包括掺杂物的纯度以及半导体晶格结构的品质都必须严格要求。常见的品质问题包括晶格的错位（dislocation）、双晶面（twins），或是堆栈错误（stacking fault）都会影响半导体材料的特性。对于一个半导体元件而言，材料晶格的缺陷通常是影响元件性能的主因。

　　目前用来成长高纯度单晶半导体材料常见的方法称为裘可拉斯基制程（Czochralski process）。这种制程将一个单晶的晶种（seed）放入溶解的同材质液体中，再以旋转的方式缓缓向上拉起。在晶种被拉起时，溶质将会沿着固体和液体的接口固化，而旋转则可让溶质的温度均匀。

　　1833年，英国巴拉迪先发现硫化银的电阻随着温度的变化情况不同于一般金属，一般情况下，金属的电阻随温度升高而增加，但巴拉迪发现硫化银材料的电阻是随着温度的上升而降低。这是半导体现象的首次发现。

　　在1874年，德国的布劳恩观察到某些硫化物的电导与所加电场的方向有关，即它的导电有方向性，在它两端加一个正向电压，它是导通的；如果把电压极性反过来，它就不导电，这就是半导体的整流效应，也是半导体所特有的第三种特性。同年，舒斯特又发现了铜与氧化铜的整流效应。

　　1873年，英国的史密斯发现硒晶体材料在光照下电导增加的光电导效应，这是半导体又一个特有的性质。 半导体的这四个效应，(jianxia霍尔效应的余绩──四个伴生效应的发现)虽在1880年以前就先后被发现了，但半导体这个名词大概到1911年才被考尼白格和维斯首次使用。而总结出半导体的这四个特性一直到1947年12月才由贝尔实验室完成。

　　很多人会疑问，为什么半导体被认可需要这么多年呢？主要原因是当时的材料不纯。没有好的材料，很多与材料相关的问题就难以说清楚。

　　半导体于室温时电导率约在10ˉ10～10000/Ω·cm之间，纯净的半导体温度升高时电导率按指数上升。半导体材料有很多种，按化学成分可分为元素半导体和化合物半导体两大类。除上述晶态半导体外，还有非晶态的有机物半导体等和本征半导体。

　　三、半导体可以用来测量温度，测温范围可以达到生产、生活、医疗卫生、科研教学等应用的70%的领域，有较高的准确度和稳定性，分辨率可达0.1摄氏度，甚至达到0.01度也不是不可能，线摄氏度，是性价比极高的一种测温元件。
