电路BBIN BBIN宝盈图中常见符号总结

　　前辈说不会FPGA电路原理图就不能知道如何去控制、如何去实现

　　因此本篇记录看的原理图中见到的符号虽然都很基础但我都不会难受因此只能看一点记一点

　　原理图上的电阻器通常由几条锯齿线c;两个端子向外延伸。使用国际符号的原理图可以改为使用无特征的矩形而不是曲线。电阻器的作用就是降低电流限制通过它所连支路的电流大小。

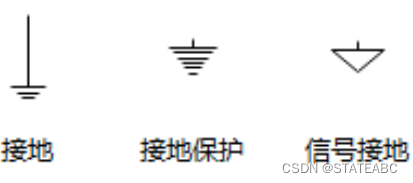

　　接地按其作用可以分为两类1.保护人员和设备不受损害叫保护接地2.保障设备的正常运行的叫工作接地。

　　更多的是为了PCB走线c;有一些单点接地或者多点接地的处理避免干扰。

　　普通二极管单向导通导通时电流方向是由阳极通过管子流向阴极给二极管两极间加上正向电压时二极管导通 加上反向电压时二极管截止。

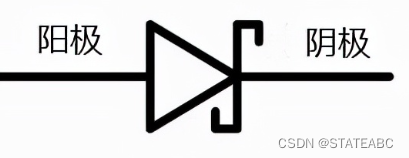

　　肖特基二极管也被称为热载流子二极管也是单向导电是一种具有低正向压降和非常快速的开关动作的半导体二极管。当电流流过肖特基二极管时肖特基二级管端子上有一个小的电压降。普通二极管的电压压降在0.6V-1.7V之间而肖特基二极管的电压降通常在0.15V-0.45V之间。

　　左边为极化电容器右边为非极化电容器弯曲板代表电容器的阴极其电压应低于正极引脚。在直流电路中电容器是相当于断路的。电容的最大作用是存储电荷具体作用有很多有需要可以看电容的作用。

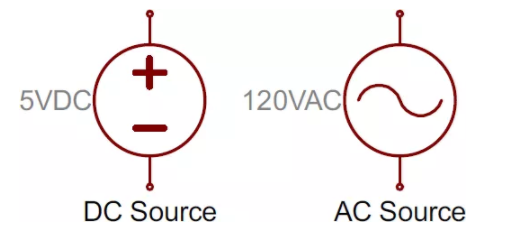

　　DC也就是直流Direct Current而AC就是交流Alternating Current。通常电路是没有办法直接使用交流电的所以必须要对交流电做整流并且如果有必要还需要通过电容滤波。
