　　掺杂性在纯净的半导体中掺入适量的杂质会使半导体的导电能力有成百万倍的增长使半导体获得了强大的生命力。

　　人们正是通过掺入某些特定的杂质元素人为地、精确地控制半导体的导电能力将其制造成各种性质、用途的半导体器件如二极管和三极管、场效晶体管、晶闸管以及集成电路等。

　　本征激发形成自由电子和空穴失去自由电子的硅原子带正电在外电场的作用下将会吸附相邻的共价键中的价电子来填补空穴此现象成为复合。而在该原子中出现一个空穴其结果相当于空穴的运动。

　　(2) 温度愈高载流子的数目愈多,半导体的导电性能也就愈好。

　　在本征半导体中掺入某些微量元素作为杂质可使半导体的导电性发生显著变化。掺入的杂质主要是三价或五价元素。

　　掺杂五价元素后自由电子数目大量增加自由电子导电成为这种半导体的主要导电方式成为电子半导体自由电子带负电故又可称为N型半导体。

　　N型半导体中自由电子数量大大增加也一定会产生空穴。因为本征激发是客观存在的将成对的产生自由电子和空穴只不过在此半导体中自由电子的数量要多于空穴故将处于多数载流子称为多子自由电子处于少数载流子称为少子空穴

　　掺入三价元素 空穴数目大量增加空穴导电成为这种半导体的主要导电方式称为空穴半导体空穴带正电故又称为P型半导体多数载流子为空穴少数载流子为自由电子

　　在杂质半导体中多子主要来源于掺杂少子主要来源于本征激发故多子的浓度主要取决掺杂浓度少子的浓度与温度密切相关。

　　少子是通过本征激发成对产生的自由电子或空穴中的一种而掺杂入了另外一种多子之后多子浓度的增加会增大复合的机会因此掺入了杂质以后的杂质半导体中少子比未掺杂前的少子数目将会减小

　　无论是N性还是P性都有一种载流子占多数但是多出的载流子数目将于杂质离子所带的电荷数目始终保持平衡也就是说杂质半导体既没有得到电荷也没有失去电荷因此杂质半导体呈现电中性。

　　在本征激发过程会成对产生自由电子和空穴所以变化的数量是相同的。因为多子数量要大大的多于少子因此同样的数量两者的变化浓度是不相同的。少子的浓度变化更加剧烈所以少子的浓度对温度更加敏感。

　　杂质半导体主要靠多数载流子导电。掺入杂质越多多子浓度越高导电性越强实现导电性可控。

　　P型半导体和N型半导体交界面的特殊薄层 通过载流子的运动形成的

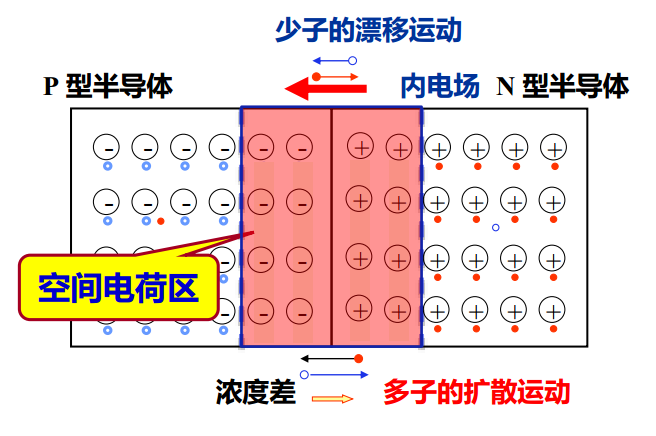

　　两者的交界面存在浓度差对N型半导体来说P型半导体里的空穴是高浓度的而对于P型半导体而言N型半导体里的自由电子是高浓度的多子会向对方区域扩散运动称之为多子的扩散运动。

　　扩散的结果使得P型半导体中的空穴进入了N型半导体而N型半导体中的自由电子进入了P型半导体。分别复合了邻近区域的自由电子和空穴留下了不能移动的正离子和负离子将此区域称为空间电荷区。

　　在正离子和负离子作用下形成一个内电场方向由N区指向P区内电场阻碍多子的运动对少子的运动则是促进的作用少子将在内电场的作用下向对方区域运动称之为漂移运动。

　　扩散和漂移运动达到动态平衡时空间电荷区的宽度保持不变称为PN结形成由于内部载流子被耗尽了也称为耗尽层由于内电场的出现对载流子的运动有阻碍作用因此又叫势垒区。

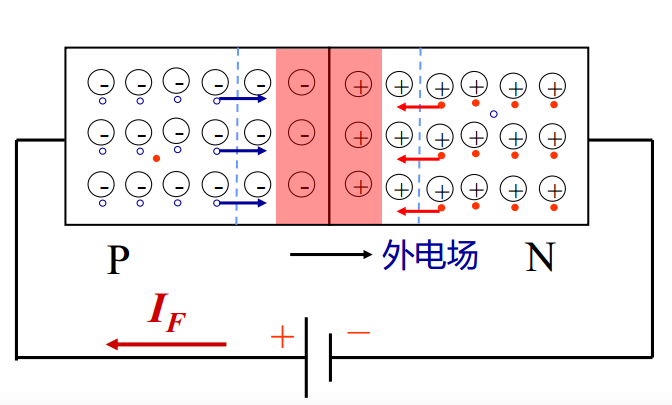

　　此时由于电源的作用将会在PN结上产生一个外电场外电场促进多子的扩散运动使多子进一步进入空间电荷区使得空间电荷区变窄。

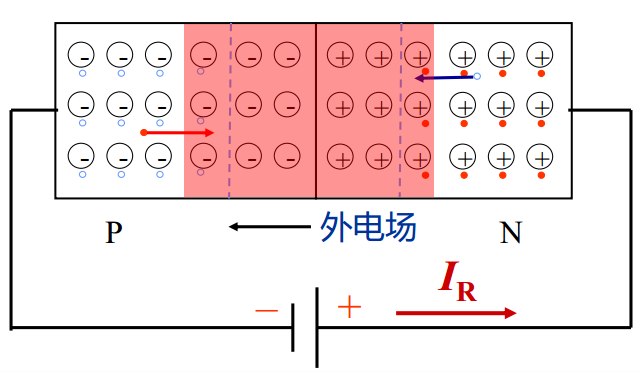

　　外电场会阻碍多子扩散而促进少子的漂移运动。少子漂移运动进入空间电荷区后会使空间电荷区变宽增大了势垒。少子在外电场作用下定向移动形成很小的反向电流。

　　当温度升高时少子的浓度急剧增大因此反向电流也会随温度的升高而增大。

　　PN结外加电压变化时空间电荷区的宽度将发生变化有电荷的聚集和释放的过程犹如电容的充放电其等效电容称为势垒电容Cb 。

　　势垒电容在反向偏置时显得更为重要。在PN结反偏时结电阻很大 Cb的作用不能忽视对信号的高频有很大的影响。

　　PN结外加的正向电压变化时在扩散过程中载流子的浓度及其梯度均有变化也有电荷的积累和释放的过程其等效电容称为扩散电容Cd

　　Cd 是非线c;PN结正偏时Cd较大反偏时载流子数目很少因此反偏时扩散电容数值很小。一般可以忽略。
