这项技术的核心,就是近两年一直被半导体行业所关注的Chiplet技术,而这件事是中国半导体产业的好消息。
总体来说,Chiplet是一种先进的芯片技术思路,字面意思为“小芯片”、“芯粒”,技术思路与之前网上热议的华为“双芯叠加”如出一辙,靠封装将独立的小芯片集成起来,增加芯片性能。

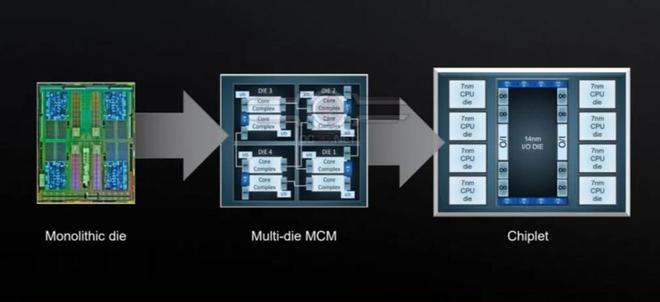

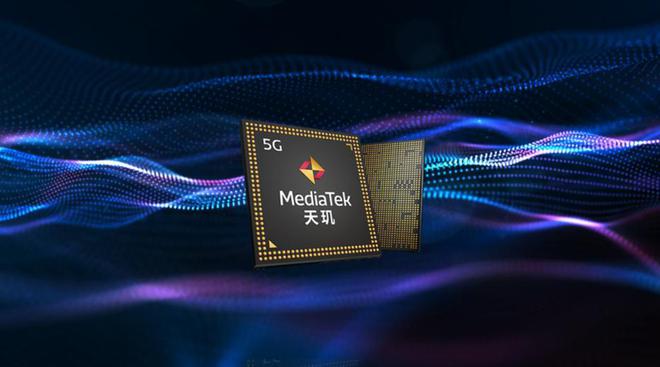

众所周知,最近大热的安卓旗舰芯片高通骁龙8gen2,以及天玑9200、苹果A16,都是一整颗SoC,CPU、GPU、ISP等模块都布局在一颗芯片上,而Chiplet技术的特点之一,就是将这些不同的模块分开,各自匹配更合适的制程工艺,然后封装在一起,这个环节就叫做“异构集成”。
首先,Chiplet技术的优势在于提升良率,正如上文所说,现在很多芯片都由数个模块组成,如果其中只要有一个模块有问题,那么整个芯片都将报废,于是将不同模组分开制造,最后才封装在一起,就能有效提升良率。

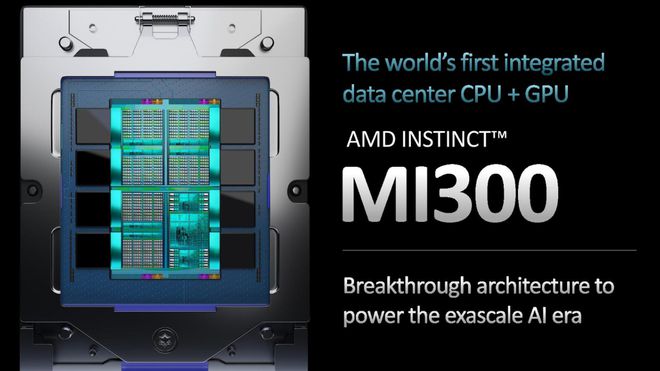

除了提升良率之外,Chiplet技术也能有效降低成本,比如说前不久AMD发布的首款数据中心APU:Instinct MI300,也使用了Chiplet技术,里面包含4块6nm芯片和9块5nm计算芯片,针对不同模块采用不同制程工艺,能够起到降低成本的作用。
就在去年12月,国内首个原生Chiplet技术标准《小芯片接口总线技术要求》发布,该技术要求的制定经过了十个月的时间,其中重点提到了并行总线等三种接口的速率要求,要兼顾PCIe等现有协议,明确总带宽应达到1.6Tbps。
可以说,在摩尔定律放缓以及先进制程制造成本越来越高的当下,Chiplet技术成为半导体继续向前发展的另一条路径,国内外巨头都在争相布局。
但实事求是的说,Chiplet技术并不能替代以光刻机为代表的传统芯片制造,不能看作是先进制成的替代技术。按照国内半导体行业人士的话讲,Chiplet技术的优势只在某些特定场景下会显现出来,现在的全球先进半导体制造仍然依赖先进制程。
而且发展Chiplet技术的原因,也是因为半导体公司遇到先进制程发展阻碍之后,为了克服先进制程高成本、良率低等问题,诞生出来的技术思路,对此,电子科技大学副教授黄乐天坦言:“在既没有先进制程且先进封装工艺尚薄弱的情况下,扬言发展Chiplet就不免显得有些荒诞了。”
因此有行业人士给出呼吁,盲目夸大Chiplet技术并不正确,国内半导体产业发展仍需脚踏实地,一步一个脚印,切忌急功近利。
